Особенности пробника 94106-1
Параметры датчика тока модели 94106-1
• Диапазон: 100 кГц – 450 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 94106-1
• Тестирование по стандартам
• Мониторинг ВЧ тока без прямого подключения
Описание токового пробника 94106-1

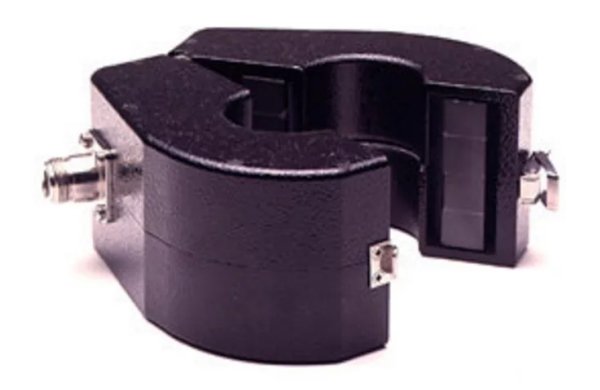

Токовый пробник 94106-1 (ETS-Lindgren) представляет собой измерительное устройство с 1.25 дюймовым окном, работающий в частотах 100кГц-400МГц.
Пробник 94106-1 подходит идеально для контроля инжекционного тока во время тестирования на восприимчивость (RTCA/DO-160C) или испытаний CS114 (MIL-STD-462D).
Другое применение 94106-1 состоит в диагностике синфазного тока, излучаемого источником.
Датчик 94106-1, имеющий достаточно большое окно в диаметре (3,18 см), отлично подходит для многих размеров силового кабеля (типа AWG 4/0 и пр.).
Характеристики электрические
• Макс. частота: 450 МГц
• Мин. частота: 100 кГц
• Импеданс (передаточный): 1-10 Ом
• Импеданс (нагрузочный): 50 +/- j0
• Макс. ток: 400Гц – 200А, DC-60Гц - 200А, Pulse – 50А, RF(CW) – 20А
Характеристики физические
• Вес: 430 гр.
• Диаметр внешний: 8,26 см
• Диаметр окна датчика: 3,18 см
• Размер по ширине датчика: 3,56 см
