Параметры датчика тока 94111-1
• Диапазон: 1 МГц – 1 ГГц
• Диаметр окна: 1,25”
Применение пробника 94111-1
• Мониторинг инжекционного тока без прямого подключения
• Тестирование восприимчивости по RTCA/DO-160C
• Тестовые испытания CS114 по ст. MIL- STD-462D

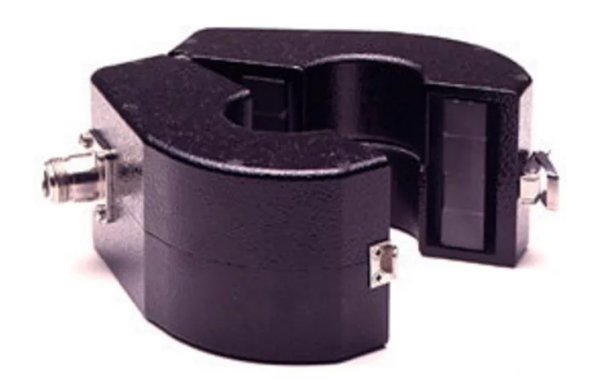

Описание токового пробника 94111-1
Пробник 94111-1 (ETS-Lindgren) с широким частотным диапазоном применяется в качестве удобного диагностического инструмента.
Мониторинг и тестирование может проводиться без прямого подключения к испытываемому устройству.
С помощью токового пробника 94111-1 возможно осуществлять тесты на проверку требований стандартов, в том числе MIL- STD-462D.
Датчик 94111-1 нашел свое использование для исследования (измерения, анализа) синфазного тока от источников излучения.
Большое окно и токовых пробников серии 94111 позволяет проводить измерения на большинстве силовых кабелях.
Электрические характеристики 94111-1
• Макс. частота: 1000 МГц
• Мин. частота: 1 МГц
• Импеданс нагруз.: 50 +/- j0
• Импеданс передат.: 1-10 Ом
• Макс. ток, А: 200А (400Гц), 200А (DС-60Гц), 50А (Pulse), 20А (RF(CW))
Физические характеристики 94111-1
• Диаметр (внешний): 8.26 см
• Пробник по ширине: 3.56 см
• Диаметр окна: 3.18 см
• Вес пробника: 430 гр.
