Тонкостенная термоусаживаемая трубка 3M Серия GTI x/x

Артикул: 3-10517

Тонкостенные термоусаживаемые трубки используются для изоляции и маркировки кабелей и проводов.

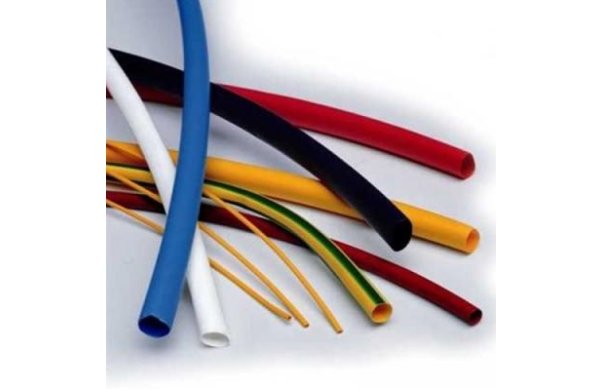

Тонкостенная термоусаживаемая трубка 3M Серия GTI x/x


Назначение

Тонкостенные термоусаживаемые трубки используются для изоляции и маркировки кабелей и проводов.


Преимущества

• Изделия изготавливаются из модифицированного самозатухающего полиолефина (за исключением бесцветного), имеющего высокую стойкость к старению
• Выпускается различных цветов, что удобно для маркировки
• Сохраняет гибкость после установки, так как отсутствует термоклей




Параметры изделий
Внутренний диаметр Толщина стенки Обозначение
D d W
Перед усадкой, мм После свободной усадки, мм Перед усадкой, мм После свободной усадки, мм
1,2 * 0,6 0,2 0,4 GTI 1,2 / 0,6
1,6 * 0,8 0,2 0,4 GTI 1,6 / 0,8
2,4 1,2 0,25 0,5 GTI 2,4 / 1,2
3,2 ** 1,6 0,25 0,5 GTI 3,2 / 1,6
4,8 ** 2,4 0,25 0,5 GTI 4,8 / 2,4
6,4 ** 3,2 0,3 0,6 GTI 6,4 / 3,2
9,5 ** 4,8 0,3 0,6 GTI 9,5 / 4,8
12,7 ** 6,4 0,3 0,6 GTI 12,7 / 6,4
19,0 ** 9,5 0,4 0,8 GTI 19,0 / 9,5
25,4 ** 12,7 0,45 0,9 GTI 25,5 / 12,7
38,0 ** 19,0 0,5 1,0 GTI 38 ,0 / 19,0
50,8 25,4 0,55 1,1 GTI 50,8 / 25,4
76,0 * 38 ,0 0,65 1,3 GTI 76 ,0 / 38 ,0
102,0 * 51,0 0,7 1,4 GTI 102,0 / 51,0


Выпускается в следующей цветовой гамме: черный, красный, желтый, голубой, белый, коричневый, бесцветный
* только черный
** также желто-зеленый




 Характеристики материала
Параметр Единица измерения Значение
Степень усадки ≥ 2:1
Продольная усадка % –5 % макс.
Минимальная температура усадки °C ≥ 100
Рабочая температура °C –55 до +135
Относительное удлинение при разрыве % 400
Удельное объемное сопротивление изоляции Ом · см 10(16)
Сопротивление пробою кВ / мм 45
Горючесть Несамозатухающая*

* По запросу предоставляется аналогичное изделие – трубки SFTW, изготовленные из самозатухающего материала



Соответствие стандартам

VDE 0341, UL 224, CSA, CUL, PANAVIA, Det Norske Veritas
