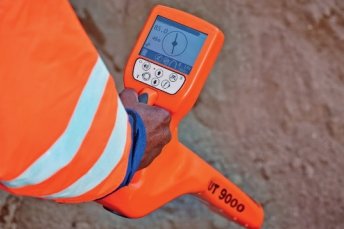

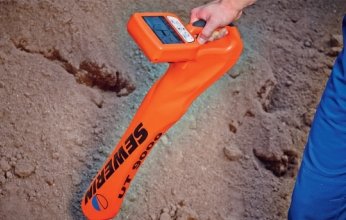

Трассоискатель UT 9000 (Hermann Sewerin GmbH, Германия) – один из наиболее совершенных приборов для обнаружения труб и подземных коммуникаций с современным дизайном и новейшим программным обеспечением, который обеспечивает получение точных результатов при локализации различных коммуникаций в любых условиях (IP65). В приемнике реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землёй. Данная технология, называемая «система картографического отображения», позволяет отображать не простые стрелки-указатели, а наглядную схему расположения труб или кабелей относительно оси прибора. Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, а оператору необходимо лишь выбрать тип нужной коммуникации, а UT9000 сам её найдёт, отобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы. Измерение глубины залегания происходит путем бесконтактного определения значения наведённого тока и силы электромагнитного поля, создаваемого трассой.
|
Новое измерение в поиске коммуникаций Когда дело доходит до поиска подземных коммуникаций (труб и кабелей различного назначения), точность является ключевым критерием: чем точнее вы сможете определить местоположение подземных трасс, тем ниже риск повреждения коммуникаций и меньше расходы на земляные работы. Комплект UT 9000 – передовая система поиска коммуникаций с революционным дизайном, который устанавливает новые стандарты в поиске подземных коммуникаций!

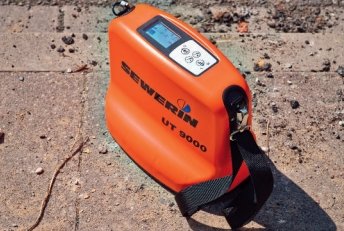

Передовые технологии и выдающаяся эффективность К приемнику UT 9000 R лучше всего подходит генератор UT 9012 TX – самый мощный передатчик в своем классе. Преимущества UT 9000: автоматический выбор частот, долгий срок службы батарей, простота в эксплуатации, которая позволяет справиться с любой поставленной задачей. Комплект UT 9000 может находить оптимальную частоту, работать по двум трассам одновременно и на особо длинных участках. Трассопоисковый комплект позволяет точно и в любых погодных условиях определить глубину залегания коммуникации. Выполнение работ происходит более точно, быстро и эффективно.

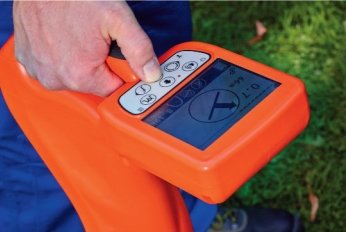

Простота эксплуатации Работать стало еще проще Работа с комплектом UT 9000 не требует специальной предварительной подготовки. Приемник и генератор имеют интуитивно понятный, дружественный интерфейс. Структурированное меню показывает на дисплее четкие и понятные символы и текст, которые направляют вас к поиску объекта. Интеллектуальный выбор частот Локатор UT 9000 R сканирует окружающие шумы и любые сигналы помех, чтобы предложить оптимальную частоту для активного и пассивного режимов. Это ускоряет Вашу работу и делает поиск коммуникаций более надежным. Эргономика Сбалансированный по весу локатор UT 9000 R удобно располагается в руке и не причиняет дискомфорта при переноске или в работе. Функция обновления ПО через интернет Вы можете обновить программное обеспечение (ПО) через Интернет и индивидуально запрограммировать устройство. Можно выбрать до 70 Активных частот, которые будут уникальны только для Вас, и установить стартовый экран, например, с логотипом Вашей компании. Комплект UT 9000 постоянно обновляется и подстраивается под новые требования и стандарты.
Точная глубина измерения Когда приёмник находится непосредственно над трубой, комплект UT 9000 автоматически определяет глубину, на которой располагается труба. Отображаемый результат представляет собой рассчитанное расстояние между нижней частью антенны прибора и центром трубы. Высокочувствительные антенны приемника UT 9000 R обеспечивают точную степень обнаружения в совокупности с определением большой глубины залегания. Высокая степень защиты Грязь, пыль, дождь, экстремальные температуры? Благодаря классу защиты IP65 и прочному корпусу эти факторы больше не являются проблемой. Комплект UT 9000 всегда готов к работе независимо от погоды и вашего местоположения. Антибликовый ЖК дисплей Контрастный антибликовый дисплей позволяет видеть одинаково хорошо и днём и ночью. Четкая и понятная навига- ция обеспечивает простоту в управлении прибором. Максимальная производительность Максимально долгий срок работы: 30 часов для приемника UT 9000 R и 100 часов для генератора UT 9012 TX . Столь долгий срок работы от аккумуляторов позволяет ра- ботать без перерывов на подзарядку. Впечатляющая эффективность Выходная мощность генератора UT 9012 TX до 12 Вт. С его помощью вы можете обнаруживать сигналы на боль- ших расстояниях и сложных участках труб. Точное определение местоположения Если вы сомневаетесь в точности показаний глубины, можно легко и просто проверить их с помощью метода 45° (метод треугольника) - это дает вам более точные результаты, даже тогда, когда между приемником и коммуникации находится препятствие, например, другая труба или кабель. Два в одном В качестве опции поставляется Y-образный кабель, который позволяет подключиться к двум соседним коммуникациям одновременно. Пульт дистанционного управления, встроенный в приемник, позволяет переключаться с одной частоты на другую, не затрачивая при этом время. Удобный пульт управления Пульт дистанционного управления гораздо более мощный, чем у представленных на рынке аналогов с Bluetooth-соединением. Это позволяет переключать частоты, находясь на расстоянии до 800 м от генератора дистанционно. Эта функция экономит силы оператора и время проведения работ. Пассивный поиск Пассивный метод поиска коммуникаций позволяет находить коммуникации, излучающие сигнал, например, силовые кабели, телекоммуникации а также металлические газовые трубы и водопроводы под катодной защитой. Активный поиск При активном поиске источником сигнала (определенной частоты) служит генератор UT 9012 TX, подключаемый к трассе. Подключение к трубе может быть непосредственным или бесконтактным, т.е. при помощи метода индукции. Комплект позволяет находить трубы даже в труднодоступных условиях. Поиск с помощью зондов Использование в работе стекловолоконного гибкого кабеля позволяет определять неметаллические комму- никации. Сигнал от генератора UT 9012 TX, переда- ваемый по стекловолоконному кабелю с медной жилой будет приниматься локатором UT 9000 R. Также на гибкий кабель могут быть установлены сменные зонды, излучающие сигналы с различной частотой. Зонды могут быть использованы и без стекловолоконного кабеля в других видах работ, например, при видеоинспекции трубопровода. Комплектность • Приемник UT9000 R |
|
Технические характеристики

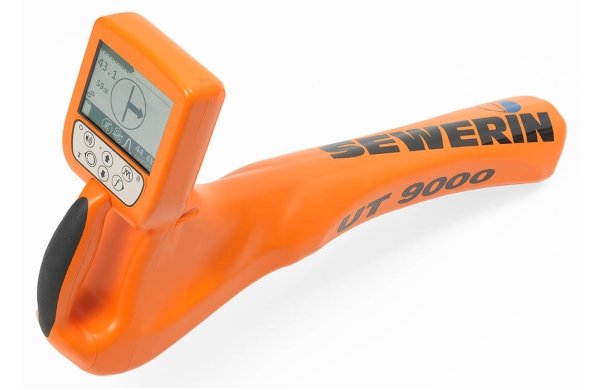

Приемник UT 9000 R :
| Метод/Режим/Частота | Пассивный: Current (кабели под напряжением) - 50 Гц, 100 Гц, 150 Гц Radio - 11.6 кГц – 31.4 кГц Активный: Line (генератор)-75 активных частот в диапазоне 64 Гц- 200 кГц Зонд 512 Гц, 640 Гц, 8192 Гц , 33768 Гц и 83.1 кГц |
| Измеряемая глубина | режим: Current - до 3 м Radio - до 2 м максимально до 12 м |
| Точность измерения глубины |
Активный метод - 5% (в диапазоне до 3 м) Пассивный метод - 10% (в диапазоне до 3 м) |
| Bluetooth | есть |
| Передача данных | Радио 2,4 ГГц до 800 м |
| Батареи | тип 2 x D щелочные (IEC LR20), до 60 часов ( при 20° C) |
| Автоматическое выключение |
после 5, 10, 20 , 30 минут |
| Рабочая температура | - 20° C ... 50° C |
| Вес | 2.18 кг |
| Пыле-влагозащита | IP 65 |

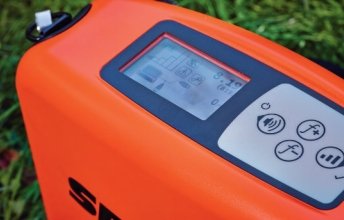

Генераторы UT9012 TХ/UT9005 TX:
| Рабочие частоты | 75 активных частот в диапазоне 64 Гц - 200 кГц |
| Мощность: UT9005 TX UT9012 TX |
5 Вт макс. 5 уровней 12 Вт макс. 5 уровней |
| Вес | 3,75 кг с батареями |
| Передача данных | Радио 2,4 ГГц до 800 м |
| Дисплей | Графический дисплей со светодиодной подсветкой |
| Батареи | тип 10 x D щелочные (IEC LR20), опционально - Li-Ion батарея с з/у |
| Время работы | тип 10 x D щелочные (IEC LR20) до 100 часов (на уровне мощности 2 при 20°) |
| Отключение | после 1, 2, 3, 4, 5, 6, 7 или 8 часов |
| Рабочая температура | -20° C ... 50° C |
| Пыле-влагозащита | IP65 |
| Порт | USB |
