Описание:

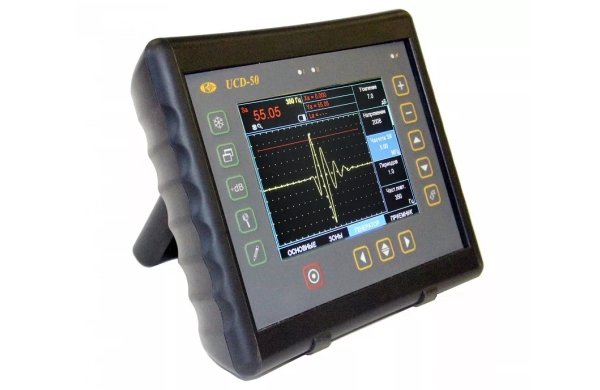

Новый универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием - это наулучший выбор для экспертного контроля. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных цифровых приборов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддрежкой программы UdReport. Режим огибающей максимума сигнала, реализован на базе специального алгоритма прибора УД2В-П46. Ультразвуковой дефектоскоп УСД-50 внесен Государственный реестр средств измерений Российской федерации.
Преимущества прибора:
• Цветной TFT дисплей 135 x 100 мм (640 х 480 точек).
• Широкополосный усилитель 0.4 - 15 МГц.
• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам.
• Работа с кривой амплитуда-расстояние - измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК.
• Частота повторения зондирующих импульсов - до 800Гц.
• Две независимых зоны контроля, с индивидуальной логикой определения дефекта.
• Вывод сигналов в виде А-, В- сканов.
• Интерфейс RS232, USB.
• Питание - LiOn аккумулятор или внешний блок питания.
• До 8 часов работы от аккумулятора.
| Основные технические характеристики | |
| Развертка: | |
| минимальная: | 0 - 4мкс |
| максимальная: | 0 - 1000 мкс |
| шаг регулировки: | 1 мкс. |
| Задержка | -0,5 мкс до 996 мкс |
| Шаг регулировки задержки: | 0,02 мкс |
| Максимальная длина контролируемого материала: | до 3000 мм (эхо-режим) |
| Диапазон скоростей: | 1000 - 9999 м/с |
| Задержка в призме: | 0 - 100 мкс |
| Шаг задержки в призме: | 0,01 мкс |
| Демпфирование: | 25 Ом, 50 Ом, 1000 Ом |
| Входной импенданс: | 50 Ом, 600 Ом |
| Зондирующий импульс | |
| амплитуда: | 50, 200 В |
| число полупериодов: | от 1 до 10 |
| длительность: | 50 до 500 нс |
| шаг регулировки: | 16 нс |
| Демпфер зондирующего импульса | |
| регулировка: | от 0 до 10 полупериодов |
| задежка демпфирования: | от 0 до 10 полупериодов |
| Усилитель: | широкополосный 0.4-15 МГц |
| Диапазон регулировки усиления: | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | |
| диапазон: | 90 дБ, 12 дб/мкс |
| кривая ВРЧ (ввод вручную или от контрольных отражателей): | по 10 опорным точкам |
| Кривая Амплитуда-Расстояние (АРК) | |
| построение: | по 10 точкам |
| две дополнительных кривых АРК: | 0-12 дБ от базовой |
| Детектирование: | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-скан |
| Отсечка: | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля: | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая Сигнализация Дефектов (АСД): | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов: | от 0 до первого сигнала в зоне, между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды: | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей: | Цветной, TFT 640 х 480 точек |
| Память: | 100 настроек с А-сигналом, 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс: | RS232 / USB |
| Разъемы преобразователей: | 2 Лемо0 |
| Аккумулятор: | LiOn |
| Время работыот аккумулятора : | до 8 часов |
| Внешнее питание: | блок питания 220В AC |
| Диапазон рабочих температур: | от -20 C до +50 C |
| Размер (В x Ш x Д): | 200 мм x 225 мм x 80 мм |
| Масса: | 2 кг с аккумуляторами |
| Комплектность поставки | |
| Электронный блок дефектоскопа УСД-50 | 1 шт. |
| Аккумуляторная батарея | 1 шт. |
| Блок питания 220 В | 1 шт. |
| Кабели СР50-Лемо | 2 шт. |
| Преобразователи ультразвуковые (П111, П121) | 4 шт. |
| Кабель для подключения к ПК | 1 шт. |
| Программное обеспечение для ПК | 1 шт. |
| Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке | 1 компл. |
| Кейс для переноски | 1 шт. |
| Дополнительные принадлежности | |
| Защитный чехол с поясным и шейным креплением | |
| УЗ преобразователи для различных применений | |
| Стандартные образцы | |
