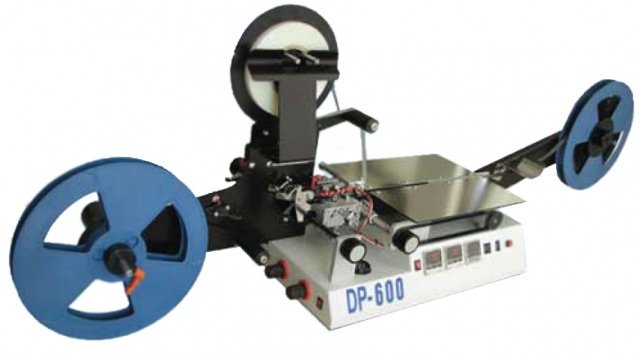

Упаковщик SMD компонентов в ленту DediProg DP-600

Артикул: 5-365693

  • подача компонентов, точность ±0,04 мм
  • подача компонентов, скорость макс 80 мм/с
  • скорость движения ленты от 0 до 150 мм/с
  • ширина ленты от 8 до 88 мм
  • модуль автоматического управления на базе PLC контроллера
  • цифровой контроль температуры пайки ленты
  • контроль количества упакованных компонентов
  • рабочий столик для одновременной работы 2-х операторов

Модель DP-600 позволяет производить ручную упаковку компонентов SMD с запаиванием или заклеиванием ленты. Перемещение ленты на заданный шаг производиться либо после нажатия оператором ножной педали, либо после нажатия кнопки на контролере установки.

Данная установка поддерживает ленту шириной от 8 до 88 мм.

Ширина ленты может быть изменена за 10 секунд без использования специального инструмента.  Упаковщик обеспечивает скорость движения ленты при перемещении от 0 до 150 мм/с , цифровой контроль температуры пайки ленты от 0 до 260°С с помощью контролеров, контроль качества упакованных компонентов.

Отличительные особенности:

  • модуль автоматического управления на базе PLC контроллера;
  • цифровой контроль температуры пайки ленты;
  • контроль количества упакованных компонентов;
  • рабочий столик для одновременной работы 2-х операторов;
  • ручная регулировка ширины канала под ширину ленты;
  • регулировка скорости движения ленты;
  • перемещение ленты по нажатию ножной педали, либо по нажатию кнопки на передней панели;
  • два быстросъемных наконечника для приклеивания или пайки покровной ленты;
  • настольное размещение.

Области применения: производственные склады, подготовительные участки, линии поверхностного монтажа.

Технические характеристики:

Наименование

Значение

Подача компонентов, точность

±0,04 мм

Подача компонентов, скорость

макс 80 мм/с

Скорость движения ленты

от 0 до 150 мм/с

Ширина ленты

от 8 до 88 мм

Тип покрывной ленты

PSA (клекая лента) и запайка

Температура пайки покровной ленты

0 - 260°С

Диаметр катушки с лентой

от 200 до 500 мм

Контроль температуры

Микропроцессорный ПИД регулятор

Подача сжатого воздуха

5,0 бар

Расстояние хода ленты

4 мм, макс 76мм

Управление

с помощью микропроцессора

Внешний интерфейс

RS232

Контроль упаковки компонента

контроль отсутствия компонента (ИК датчик)

контроль положения компонента (ИК датчик)

контроль остатка покровной ленты

Электропитание

220 В, 50 Гц

Внешние габариты (Д*Ш*В)

1440*360*530 мм

Вес

30 кг
