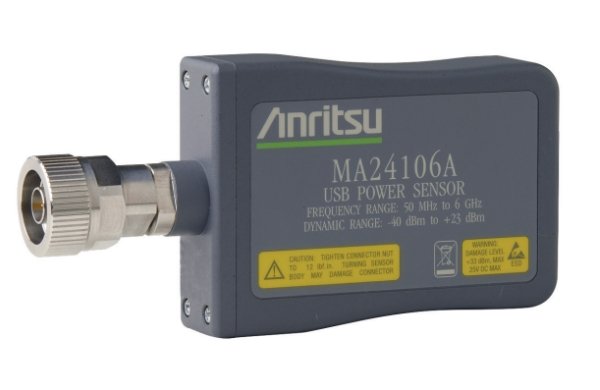

USB-датчик мощности Anritsu MA24106A

Артикул: 1-365915

  • Возможность применения в различных областях: установка и обслуживание базовых станций, тестирование 3G и 4G устройств, сотовых телефонов и ВЧ-устройств общего назначения
  • Частота: 50 МГц – 6 ГГц
  • Видеополоса: 100 Гц
  • Динамический диапазон: от -40 дБм до +23 дБм
  • КСВ: от 1,1 до 1,2 (в зависимости от частоты)
  • Скорость: 10 измерений в секунду
  • Линейность: 3%
  • Разъем: N(m)

Описание

Anritsu MA24106A – это USB-датчик, который исключает необходимость использования традиционного измерителя мощности. Это высокоточный автономный прибор, который подсоединяется к персональному компьютеру по USB-интерфейсу.

Возможности по измерению мощности Anritsu MA24106A подобны обычным термальным сенсорам (термоэлектрическим датчикам), но обладают более широким динамическим диапазоном, поэтому представляют собой идеальное решение для измерения средней мощности синусоидальных, модулированных сигналов, таких как 3G, 4G, OFDM и сигналов с гармониками. Датчик измеряет точное среднеквадратичное значение мощности независимо от типа входного сигнала.

Наличие микроконтроллера, схемы формирования сигнала, АЦП и источника питания в датчике делают его полноценным миниатюрным измерителем мощности. Отображение данных, захват и постобработка происходят в персональном компьютере.

Работа с ПК

Датчик мощности предназначен для работы в паре с ПК под управлением Microsoft Windows при подключении с помощью USB кабеля. Датчик поставляется с приложением PowerXpert (версия 2.1 или выше), которое служит для отображения данных, анализа и контроля датчика. Программное обеспечение представляет собой дисплей на ПК, который похож на традиционный измеритель мощности. Приложение выполняет следующие функции: запись данных, построение графиков зависимости мощности от времени и таблиц коррекции, которые позволяют производить быстрые и точные измерения.

Основные характеристики

  • Истинные среднеквадратичные измерения с динамическим диапазоном свыше 63 дБ позволяют проводить точные измерения мощности синусоидальных и модулированных сигналов
  • Возможность применения в различных областях: установка и обслуживание базовых станций, тестирование 3G и 4G устройств, сотовых телефонов и ВЧ-устройств общего назначения
  • Частота: 50 МГц – 6 ГГц
  • Видеополоса: 100 Гц
  • Динамический диапазон: от -40 дБм до +23 дБм
  • КСВ: от 1,1 до 1,2 (в зависимости от частоты)
  • Скорость: 10 измерений в секунду
  • Линейность: 3%
  • Разъем: N(m)
  • Высокий уровень защиты от повреждений и электростатического разряда
  • Низкая потребляемая мощность не влияет на работу аккумулятора ноутбука
