Главная особенность модели заключается в зависимости полосы пропуская от выбранного значения вольт/деление.
Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.
Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.
Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.
В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.
Если вам это ограничения не подходят, то рассмотрите модель DSO-6052BE.

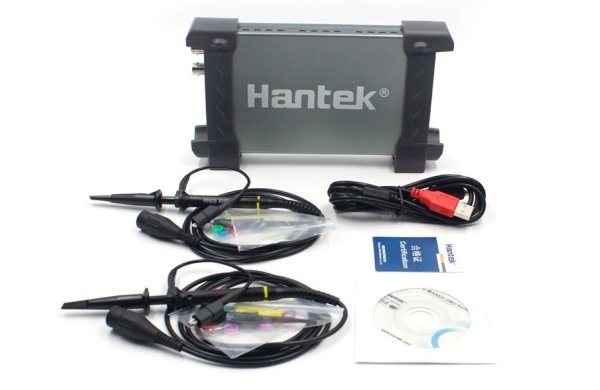

2. Возможности
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
- ОС: Windows XP ,VISTA, 7.
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- К одному компьютеру можно подключать несколько устройств
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
3. ХАРАКТЕРИСТИКИ УСТРОЙСТВА
| Каналов | 2 |
| Полоса пропускания | 100МГц |
| Импеданс | 1 Мегаом 25пФ |
| Режимы | AC/DC/GND |
| Вертикальное разрешение | 8 бит** |
| Диапазоны | 10 мВ-5В, 9 шагов |
| Точность по постоянному току | ±3%*** |
| Временные диапазоны | 4 нс-1 ч, 38 шагов |
| Управление вертикальным положением | Да |
| Защита входа | Диод |
| X-Y | Да |
| Автонастройка | Да (от 30Гц до 100Мгц) |
| Внешний вход триггера(EXT) | Да |
| Режимы триггера | авто, нормальный, одиночный |
| Наклон триггера | +/- |
| Управление уровнем триггера | Да |
| Типы триггера | По растущему фронту, по спадающему фронту |
| Источник триггера | канал 1 (CH1), канал 2 (CH2), внешний (EXT) |
| Пре- пост- триггер | 0-100% |
| Размер буффера | 10 КБ - 64 КБ на канал |
| Частота дискретизации (выборок в секунду) | 250 Мгц (250 Мвыб./с) в одноканальном режиме 125 Мвыб/с в двухканальном |
| Выбор сэмплинга | да |
| Вертикальный режим | CH1, CH2, Двойной, Сложение |
| Измерения курсором | Да |
| Питание | USB |
**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
