Особенности модели 8100-004
• 200 В/м, ISO 11452-2
• Повышенная прочность GaAs конструкции
• Превосходная эффективность и производительность
• Имеется защитная блокировка для безопасности

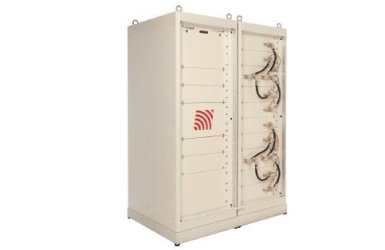

Описание усилителя мощности 8100-004
Модель 8100-002 представляет собой РЧ усилитель мощности (2000/1000 Вт), служащий преимущественно для ЭМС и поддерживающий требования (200 В/м) ISO 11452-2.
Использование в модели усилителя 8100-004 технологии GaAs обеспечивает высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность относительно усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8100-004 устойчив к 100% соответствию показателей и имеет минимальные искажения.
Характеристики усилителя 8100-004
Электрические параметры
• Диапазон част: 80 МГц – 1 ГГц
• Мощность выходная (номинальная):
- 80 МГц - 400 МГц, 2000 Вт минимум
- 400 МГц – 1 ГГц, 1000 Вт минимум
• Усиление (вариационное): + 2 дБ
• Гармоники: - 20 дБс максимум
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 максимум
• Питание (ток переменный): 3x 400 В ± 10% однофазное
• Линия питания: менее 18000 ВА
• Питание (частот): 50/60 Гц
Механические параметры
• Удаленный интерфейс: LAN, GPIB
• РЧ разъемы типа:
- RF In: Type N
- FR Out: 1 5/" EIA
Физические параметры
• Габариты: 2 х 32U корпус, глубина 800 мм
• Вес усилителя 8100-004 составляет: 550 кг
• Корпус (стандартный): стойка крепежная с панелью задней для разъемов
