Ручные устройства формовки и резки аксиальных выводов компонентов HRFT-301 предназначены для работы с компонентами, поставляемыми в ленте. Оператору необходимо установить бобину с лентой на специальный держатель и зафиксировать конец ленты в направляющих, после чего прокурить ручку для формовки и резки компонентов.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА УСТАНОВКИ ФОРМОВКИ И РЕЗКИ АКСИАЛЬНЫХ ВЫВОДОВ РАДИОЭЛЕМЕНТОВ HRFT-301 :
- Подходит для резки и формовки аксиальных выводов компонентов в ленте
- Высокое качество формовки для резисторов, диодов и т.д.
- Простота использования, минимальное обслуживание установки
- Компактные размеры
- Высокая производительность при низкой стоимости установки
- Высокое качество материала
- Модернизация по требованию заказчика
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ СЕРИИ HRFT-301:
|
Производительность |
25 000 штук в час |
||
|
Габаритные размеры |
430(Д)х300(Ш)х280(В) мм |
||
|
Вес |
8 кг |
||
|
Модель |
|||
|

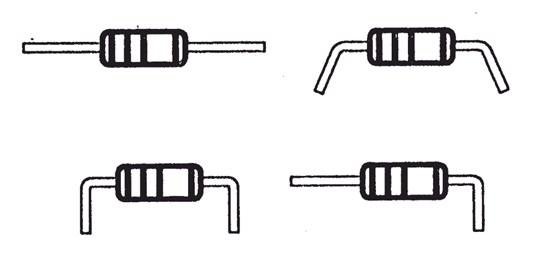

Тип формовки |
U- образная |
U-образная |
F-образная |
|
Чертеж |
 |
 |
|
|
A- шаг выводов (для версии F – длина корпус) |
5-40 мм |
6-40 мм |
4-18 мм |
|
B- длина вывода после зоны формовки |
3,6-10 мм |
3,6-10 мм |
Настраиваемая |
|
C- вывод до зоны формовки |
Мин. 0,6 мм |
Мин. 1,2 мм |
Мин. 4 мм |
|
D-Диаметр корпуса |
1,5- 8 мм |
1,5-8 мм |
1,5-8 мм |
|
H-Длина вывода после формовки по типу F |
- |
- |
Макс. 25 мм |
|
W-диаметр вывода |
0,5-0,6 мм |
0,35-0,8 мм |
0,35-0,8 мм |
|
P-Шаг |
- |
- |
2,5-13,5 мм |
|
R-Радиус фомровки |
- |
- |
1 |
ПРИМЕР РАБОТЫ:
