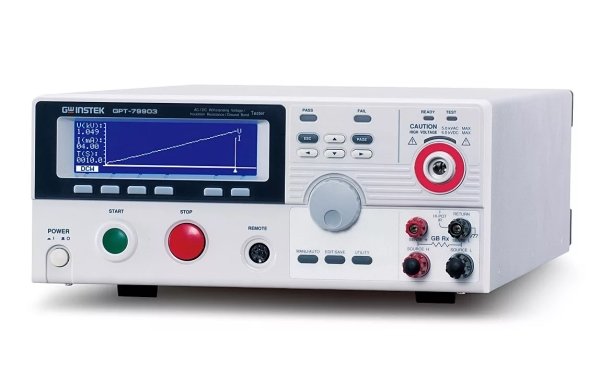

| Установка комплексная для измерения параметров GW Instek GPT-79904 • Макс. функциональность «4 в 1»: AC/ DC/ IR/ GB • Представление результатов тестирования в виде графика • Выходная мощность до 500 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования • Испытание переменным напряжением до 5 кВ. частота 50 Гц • Испытание постоянным напряжением до 6 кВ • Измерение сопротивления изоляции • Измерение сопротивления заземления и низкоомных цепей • Высокое разрешение: 1 мкА - по току, 2 В – по напряжению • Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста • Микропроцессорное управление, высокая стабильность Uтеста • 6 клавиш прямого выбора режимов (быстрота и удобство настроек) • Режимы тестирования: « Ручной»/ «Авто» (таймер) • Графический матричный дисплей с подсветкой (240х64) • Световая и звуковая индикация (состояние, результат теста) • Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста) • Дублирование выходов на задней панели • Память: 100 ячеек для записи профилей • Интерфейс: RS-232, USB, GPIB (опция) |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИСТПЫТАНИЕ ПЕРЕМЕННЫМ ТОКОМ | Испытательное напряжение | 0,1 кВ…5 кВ; частота 50/60 Гц (в зав. от сети питания) |
| Погрешность установки | ±(1 % + 5 В); 2 В (разрешение) | |
| Диапазон установки тока | 0,001 мА…100 мА | |
| Погрешность установки | ±(1,5 % + 30 ед. мл. разряда) < 1,11 мА ±(1,5 % + 3 ед. мл. разряда) ≥ 1,11 мА 1 мкА (разрешение) |
|
| ИСПЫТАНИЕ ПОСТОЯННЫМ ТОКОМ | Испытательное напряжение | 0,1 кВ…6 кВ |
| Погрешность установки | ±(1 % + 5 В); 2 В (разрешение) | |
| Диапазон установки тока | 0,001 мА…20 мА | |
| Погрешность установки | ±(1,5 % + 30 ед. мл. разряда) < 1,11 мА ±(1,5 % + 3 ед. мл. разряда) ≥ 1,11 мА 1 мкА (разрешение) |
|
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | Тестовое напряжение | 50-1000 В, постоянное |
| Погрешность установки | ±(1 % + 5 В); 50 В (разрешение) | |
| Диапазон измерений | 0,001 ГОм…50 ГОм | |
| Погрешность измерения | ±5…15% | |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ НИЗКООМНЫХ ЦЕПЕЙ | Тестовое напряжение | 6 Вмакс, частота 50/60 Гц |
| Тестовый ток | 3 А…32 А | |
| Диапазон измерений | 0,1…650 мОм | |
| Разрешение | 0,1 мОм | |
| Погрешность измерений | ± (1 % + 2 ...) | |
| ДЕТЕКТОР ТОКОВ УТЕЧКИ | Диапазон установки | 0,3…100 мА |
| ОБЩИЕ ДАННЫЕ | Время испытания | 0,5…999,9 с (таймер) или непрерывно |
| Дисплей | ЖК-индикатор, графический (240х64) | |
| Память | 100 ячеек (запись/ вызов профилей теста с букв-цифр. обозначением шагов) |
|
| Напряжение питания | 100 / 120 / 220 / 230 В, 50 / 60 Гц | |
| Интерфейс | RS-232, USB, GPIB-опция | |
| Размеры | 330 х 150 х 587 мм | |
| Вес | 27 кг | |
| Комплект поставки | К-т измерительных проводов (1), шнур питания (1) | |
