Под заказ

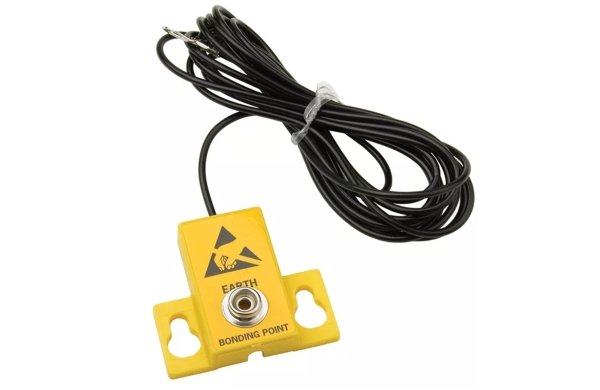

Узел заземления с кнопкой 10 мм желтый, 1 МОм Vermason 231405

Артикул: 4-370424

  • Тип: узел заземления
  • Страна изготовитель: Великобритания/США
  • Застежка (разъем): кнопка 10 мм
  • Цвет: Желтый
  • Длина провода: 3 м

  • Тип: узел заземления
  • Страна изготовитель: Великобритания/США
  • Застежка (разъем): кнопка 10 мм
  • Цвет: Желтый
  • Длина провода: 3 м

Основное назначение узла заземления, производства VERMASON - это использование в качестве общего объединительного узла, для подключения проводов заземления антистатического коврика, соединительной колодки и другого оборудования находящегося на рабочей поверхности, а также для обеспечения надежного заземления, и сокращения времени стекания заряда, тем самым, предотвращая возможные повреждения чувствительных к электростатическим разрядам электронных компонентов и модулей, при работе в зонах, защищенных от электростатических разрядов (ESD защищенных зонах).

EN 61340-5 различает понятия шина заземления и точка заземления. Шиной заземления (EF) обычно является медная лента с выводами в землю (защитное заземление) в EPA зоне. Точки заземления (EBP или общая точка заземления) связывает воедино несколько элементов, такие как поверхность места размещения, коврик или браслет.

В EPA зоне может быть несколько узлов заземления, но должна быть только одна шина заземления, Крайне не желательно наличие сопротивления между узлом заземления и шиной заземления.

Система соединений и подключений к шине заземления, используемая в зоне защищенной от ЭСР (EPA-зоне) должна быть совместима с другими соединительными системами, используемыми в пределах или вблизи EPA зоне.

Основные отличительные особенности узлов заземления VERMASON 231405:
  • Полностью удовлетворяют требованиям, определенным в EN 61340-5-1, для подключения элементов в зоне защищенной от ЭСР (EPA-зоне) к общей точке соединения или точке соединения с землей (EBP).
  • Общая точка заземления – узел заземления, связывает воедино несколько элементов защиты от ЭСР.
  • Маркировка в соответствии с EN 61340-5 с идентификацией ESD.
  • Легко устанавливается. Поставляется с двумя монтажными винтами.
  • Запасное кольцо M5 для сокращения длины шнура заземления в комплекте. Шнур заземления может быть выведен сверху или снизу.
  • Размер: 40 х 45 х 12 мм, изготовлен из желтого ABS пластика.
  • Соединение кнопка 10 мм.
  • Сопротивление 1 МОм.
  • Подключите шнур заземления к подходящей шине заземления.
  • Сделано в Великобритании и США.

Основные характеристики узла заземления VERMASON 231405:

  • Размеры 40 х 45 х 12 мм.
  • Длина провода заземления: 3 метра.
  • Цвет - желтый.
  • Разъемы: кнопка 10 мм.
  • Сопротивление 1 МОм.
  • Альтернативный код для заказа (Prior Vermason Item Number): J6785.

Комплект поставки узла заземления VERMASON 231405:

  • Узел для заземления с кнопкой 10 мм, VERMASON – 1 шт.
  • Комплект крепежных винтов – 1 шт.

Примечание: «Защита чувствительных к ЭСР компонентов сопровождается обеспечением заземления для приведения ЭСР защитных материалов и персонала к одному и тому же электрическому потенциалу. Все проводящие и рассеивающие элементы рабочей зоны, включая персонал, должны иметь связь или электрическое соединение с известной точкой заземления или общей соединительной точкой. Такое соединение обеспечивает распределение заряда, выравнивание напряжения между всеми элементами и персоналом и устраняет вероятность воздействия ЭСР на чувствительные компоненты.» 61340-5-2 пункт 4.4.1 (ГОСТ Р 53734.5.2)
