Волноводные смеситель на гармониках Agilent Technologies M1970V-001

Артикул: 1-7583

Диапазон частот от 50 до 75 ГГц

 Встроенные интеллектуальные свойства:
• Автоматическая коррекция уровня и передача данных о потерях преобразования через USB с использованием свойств автоматического конфигурирования (plug and play)
• Автоматическая настройка уровня гетеродина для компенсации потерь в кабеле (до 3 метров или до 10 дБ потерь)
• Автоматическая идентификация модели/заводского номера смесителя при использовании анализатора сигналов N9030A серии PXA
• Автоматическая установка диапазона частот по умолчанию и номеров гармоник гетеродина
• Автоматическая настройка гетеродина при инициализации
• Автоматический запуск калибровки при истечении времени и изменении температуры
• Очень низкие потери, максимум 25 дБ, и высокая точность калибровки уровня

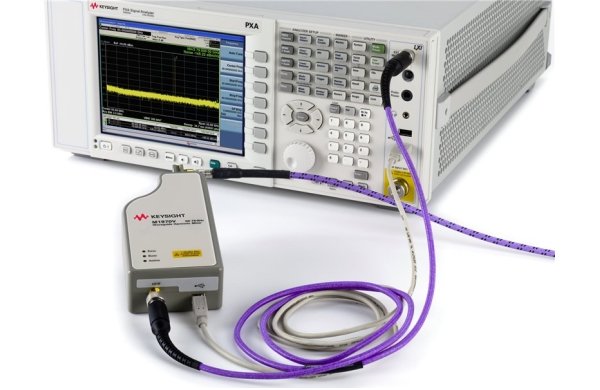

 Волноводные смесители на гармониках M1970V/W компании Agilent представляют беспреселекторные смесители, предназначенные для расширения диапазона частот анализатора сигналов с высокими характеристиками Agilent N9030A PXA в область миллиметровых волн до 110 ГГц.
Обладающие интеллектуальными свойствами, эти смесители позволяют оборудовать самую эффективную испытательную установку и обеспечить точность измерений, которая требуется от смесителя в условиях испытаний, для которых он применяется. Эти интеллектуальные смесители используют простое подключение через порт USB с функцией автоматического конфигурирования (plug-and-play), что позволяет анализатору PXA автоматически обнаруживать подключённый смеситель, используя его специфические особенности, включая загрузку данных потерь преобразования, и автоматически компенсировать потери в тракте сигнала гетеродина. Это значительно сокращает операцию запуска и технически улучшает общие характеристики испытательной системы по уровню собственных шумов (DANL) и точке пересечения третьего порядка (TOI) при отличных характеристиках по потерям преобразования и амплитудной погрешности.
Имеет смысл освободиться от привязанности к обычным методам испытаний с использованием смесителей на гармониках и открыть для себя более совершенные решения, использующие волноводные смесители на гармониках M1970V/W в совокупности с анализатором сигналов N9030A PXA.

 Габаритные размеры без соединителя SMA

Модель Фланец Масса Высота Ширина Длина
M1970V (опция 001) UG-385/U WR-15 0,7 кГ 45,00 мм 81,28 мм 161,50 мм
M1970V (опция 002)
M1970W UG-385/U-M WR-10

 Гарантированные технические характеристики

Гарантированные характеристики подразумевают нормальные значения или пределы, относительно которых испытаны волноводные смесители на гармониках M1970V/W. Справочные характеристики включены только для дополнительной информации и не являются гарантированными. Они отмечены как “типовые” (тип.) или “номинальные” (ном.).
Гарантированные характеристики могут быть изменены.

Характеристика M1970V (опция 001) M1970V (опция 002) M1970W
Диапазон частот Номер гармоники гетеродина 1 от 50 до 80 ГГц от 75 до 110 ГГц
Номер гармоники гетеродина 1 -6 -6 -8
Диапазон частот гетеродина 2 от 8,39 до 12,56 ГГц от 8,39 до 13,39 ГГц от 9,42 до 13,80 ГГц
Макс. потери преобразования 3 23 дБ 23 дБ 25 дБ
Погрешность калибровки (ном.) 4   ± 2,2 дБ
Макс. мощность гетеродина   20 дБм
Макс. уровень непрерывного сигнала на ВЧ входе   20 дБм
Макс. пиковая мощность в импульсе 24 дБм при длит. импульса менее 1 мкс (средняя мощность: + 20 дБм)
Подавление продуктов преобразования нечётного порядка (ном.)   15 дБ
КСВ для ВЧ входа (ном.)   < 2,6 : 1
Коэффициент шума (ном.) 5 34 дБ 34 дБ 38 дБ
Средний уровень собств. шума системы (DANL) в полосе 1 Гц (ном.) 6 –141 дБм –141 дБм –138 дБм
Дополнительные справочные характеристики
Тип ЗУ данных Электронно-перепрограммируемое ПЗУ (EEPROM)
Автоматическая коррекция уровня и передача данных потерь преобразования   Да
Автоматическая настройка уровня гетеродина   Да
Автоматическая калибровка по истечении времени и при изменении температуры   Да
Уровень сигнала гетеродина Требования к гетеродину определяются совместимыми анализаторами сигналов. Номинально макс. потери в кабеле 10 дБ
Требования к порту USB Номинально 5 В, макс. ток 500 мА
Полоса ПЧ (IF) 7 От 200 до 500 МГц
Соединитель ПЧ/гетеродина SMA (розетка)

1. Знак “ - “ означает, что частота гетеродина (LO), кратная номеру гармоники N, выше частоты
входного ВЧ сигнала. LO x N = RF + IF
2. Точное значение частоты гетеродина зависит от установки ПЧ анализатора сигналов
3. Приведенные здесь потери преобразования учитывают влияние внутреннего усилителя ПЧ
4. Погрешность калибровки представляет разность между измеренным и запрограммированным в M1970V/W на заводе-изготовителе коэффициентами потерь преобразования и фактическими потерями преобразования смесителя, полученными из опыта работы при использовании совместно с анализатором сигналов серии X с опцией EXM. Приведённые значения включают погрешность испытательной системы, ошибку интерполяции и влияние разности состояний окружающей среды анализатора серии X и среды калибровки на заводе:изготовителе. Амплитудная погрешность системы больше погрешности калибровки M1970V/W, обусловленной влиянием КСВ между M1970V/W и входом ПЧ анализатора серии X и погрешностью коэффициента усиления на входе ПЧ в опции EXM анализатора серии X.
5. Приведённые здесь значения представляют только коэффициенты шума M1970V/W. Они учитывают влияние внутреннего усилителя сигнала ПЧ. Коэффициент шума системы, когда она подключена к анализатору серии X, будет выше, номинально на 0,8 дБ
6. Средний уровень шума системы (DANL) приведён с учётом влияния анализатора серии X и кабеля, а также M1970V/W. Этот уровень шума определяется усреднением по логарифмической шкале в соответствии с соглашениями, принятыми в промышленности. Плотность шума приблизительно на 2,5 дБ выше DANL
7. Смесители M1970V/W разработаны для работы на промежуточных частотах анализатора PXA. При использовании опции CR3 для PXA поддерживаются другие промежуточные частоты для специализированных применений.

 Опции


101 Гетеродинный кабель длиной 1 метр


102 Гетеродинный кабель длиной 3 метра


201 Кабель USB длиной 1,8 метра


202 Кабель USB длиной 3 метра


301 Стандартная станина для смесителя

Если выбор не сделан, по умолчанию используются опции кабелей для гетеродина (1 метр) и для USB (1,8 метра)
Опцию 301 можно заказать как автономное изделие
