Волноводный смеситель Anritsu MA2808A

Артикул: 1-365935

  • Диапазон частот: 60-90 ГГц
  • Диапазон амплитуд гетеродина: >+10 дБм
  • Потери преобразования: менее 15 дБ (тип.)
  • Сжатие динамического диапазона усиления (P1dB): >0 дБм (тип.)
  • Утечка сигнала гетеродина:≤30 дБм (ном.)
  • КСВ РЧ-входа: ≤1,5 (ном.)
  • КСВ порта ПЧ (1,875 ГГц): <2,0 (ном.)
  • КСВ порта гетеродина (5-10 ГГц): <2,0 (ном.)
  • Максимальная мощность входного сигнала: +10 дБм
  • Интерфейсы: РЧ: волновод (WR12, UG-387/U); ПЧ/гетеродин (SMA-J)

Описание

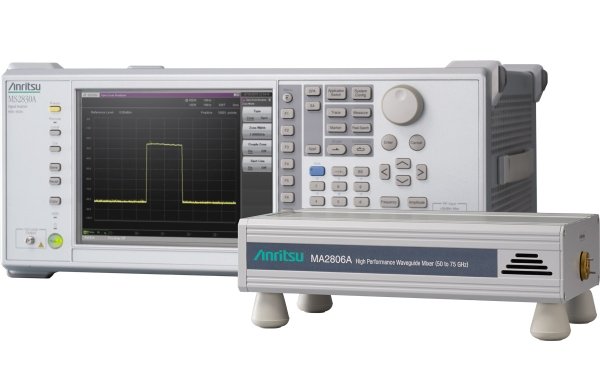

Широкополосные решения миллиметрового диапазона получают все большее распространение: в опорных сетях беспроводных систем связи (диапазон от 60 ГГц до 80 ГГц), в беспроводных локальных сетях стандарта WiGig (IEEE802.11ad, диапазон 60 ГГц), в автомобильных радарах, системах контроля дорожного движения (77 и 79 ГГц) и многих других. Распространение систем миллиметрового диапазона вызвало потребность в инструментах для измерения параметров широкополосных сигналов таких систем. Традиционно используемые для этой задачи смесители на гармониках и преобразователи с понижением частоты имеют существенные недостатки: значительные потери при преобразовании, а также возникновение ложных сигналов, обусловленных избирательностью по зеркальному каналу. Новые волноводные смесители лишены этих недостатков.Anritsu MA2806A/MA2808A подключаются к анализатору сигналов MS2830Aи позволяют производить измерения в диапазоне от 50 до 75 ГГц (V-диапазон частот).

Anritsu MA2806A/MA2808A имеет точку компрессии P1dB на уровне выше 0 дБм и чувствительность -150 дБм/Гц, что позволяет анализировать самые слабые сигналы, не обнаруживаемые традиционными средствами измерений. Система, состоящая из смесителя MA2806A/MA2808A в сочетании с анализатором MS2830A с высокой промежуточной частотой 1,875 ГГц, обеспечивает анализ спектральной маски излучения в полосе 1 ГГц без возникновения зеркальных каналов. MA2806A/MA2808A также содержат данные коррекции потерь на преобразование на всех частотах, что упрощает процедуру измерений.

Основные характеристики

  • Диапазон частот: 60-90 ГГц
  • Диапазон амплитуд гетеродина: >+10 дБм
  • Потери преобразования: менее 15 дБ (тип.)
  • Сжатие динамического диапазона усиления (P1dB): >0 дБм (тип.)
  • Утечка сигнала гетеродина:≤30 дБм (ном.)
  • КСВ РЧ-входа: ≤1,5 (ном.)
  • КСВ порта ПЧ (1,875 ГГц): <2,0 (ном.)
  • КСВ порта гетеродина (5-10 ГГц): <2,0 (ном.)
  • Максимальная мощность входного сигнала: +10 дБм
  • Интерфейсы: РЧ: волновод (WR12, UG-387/U); ПЧ/гетеродин (SMA-J)
  • Питание: 100-120 В/200-240 В, 50 Гц/60 Гц, 40 ВА
  • Размеры: 134 (Ш) × 51 (В) × 229 (Г) мм
  • Масса: менее 2 кг
