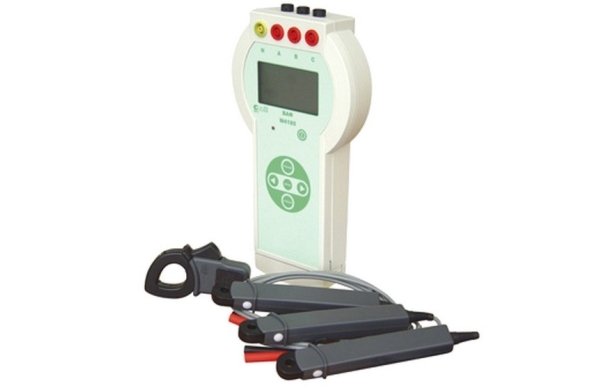

Вольтамперфазометр М4185
Вольтамперфазометр М4185 имеет следующие режимы работы:
• измерение действующих значений напряжений, токов, частоты и углов сдвига фаз напряжение – напряжение, напряжение – ток, ток – ток в одно-, двух- и трехфазных электрических сетях;
• вычисление активной, реактивной и полной мощностей;
• вычисление среднего значения мощности за выбранный период времени и сравнение с заданным значением с целью
предотвращения перерасхода электроэнергии и определение установленной мощности;
• вычисление потребляемой энергии и коэффициента мощности;
• контроль нагрузки измерительных трансформаторов тока и напряжения;
Измеренные, вычисленные и заданные значения индицируются на экране графического дисплея. Индицируемые величины хранятся во внутренней энергозависимой памяти или внешней USB Flash memory .
Вольтамперфазометр М4185 может работать совместно с персональным компьютером, обеспечивая периодические измерения с привязкой к текущему времени и формировать таблицы и графики результатов измерений, а также отображать на экране монитора векторную диаграмму работы сети в реальном масштабе времени. При необходимости, вольтамперфазометр М4185 может использоваться в составе информационно-управляющих систем.
В качестве основного источника питания используется встроенная аккумуляторная батарея. Кроме того, возможно питание устройства от сети 220В или бортовой сети автомобиля.
В вольтамперфазометре М4185 реализованы сервисные функции по контролю напряжения и зарядке встроенной аккумуляторной батареи, а также по дополнительной калибровке каналов измерения напряжения и тока.
Для удобства работы в полевых условиях, имеется сумка для переноски прибора с комплектом щупов и сетевым адаптером.
| Общие параметры | |
| Диапазон измерения напряжения RMS от 0В до 600В переменного тока, частотой | от 40Гц до 70 Гц |
| Относительная погрешность измерения напряжения | не более ± 0.3% |
| Диапазоны измерения тока RMS | от 0А до 500А |
| Относительная погрешность измерения тока | не более ± 0.3%, плюс погрешность токовых клещей (± 0,5%) |
| Внутренний диаметр токовых клещей | 40 мм |
| Время измерения | не более 1 с |
| Погрешность измерения мощности | ± 1% |
| Интервал записи результатов измерения и результатов вычисления | от 1с до 1ч |
Особенности:
• внутренняя память 32Кбайт позволяет вести непрерывную регистрацию данных до 3-х дней;
возможно подсоединение дополнительной флеш-карты, с памятью до 2Гбайт;
• время непрерывной работы, при питании от встроенной аккумуляторной батареи не менее 6 часов;
соединение с персональным компьютером по каналу USB ;
• масса не более 900г;
• габаритные размеры не более 65х140х250 мм;
• степень защиты IP 54;
• температурный диапазон: от –20 °С до + 45 °С.
Комплект поставки:
вольтамперфазометр М4185;
сетевой адаптер;
комплект щупов измерительных;
сумка для переноски (по требованию Заказчика).
