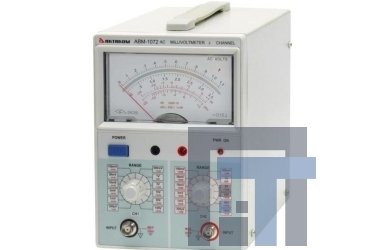

Вольтметр AKTAKOM АВМ-1072
Милливольтметр предназначен для измерения напряжения. Прибор имеет два канала, стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.
| Основные характеристики | |
| Стрелочная шкала | |
| Два канала | |
| Частотный диапазон 10 Гц...2 МГц | |
| Измерение напряжения 30 мкВ...100 В | |
| Измерение в дБ: –70...40 дБ | |
| Базовая погрешность ±3% | |
| Вход широкополосного усилителя | |
| Рабочая температура 0...50 °С | |
| Температура хранения –10...+50 °C при относительной влажности 0...80% | |
| Рабочая влажность до 80% | |
| Условия хранения –20...+60 °С при влажности 0...80% | |
| Питание 220 В ±10%, 50 Гц | |
| Габаритные размеры (длина, ширина, высота) 125x185x270 мм | |
| Масса 2 кг |
| Технические параметры | |
| Параметр | Значение |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерения | 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В |
| Диапазон рабочих частот 10 Гц...2МГц, синусоидальной сигнал | |
| Погрешность измерения ±3% (относительно 1 кГц) | |
| Дополнительная погрешность, обусловленная изменением напряжения питания (±10%) ±0,5% | |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | -20...1 дБ |
| Опорный уровень | 0 дБ = 1 В |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | -20...3,5 дБ |
| Опорный уровень | 0 дБм = 1 мВт на 600 Ом |
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | |
| Число каналов | 2 |
| Режимы работы | Независимый |
| Неравномерность АЧХ | <3% в полосе 20 Гц...200 кГц |
| Входного сигнала (отн. 1 кГц) | <10% в полосе 10 Гц...1 МГц |
| Коэффициент гармоник входного сигнала | <2% (относительно 1 кГц) |
| Входной импеданс | 1 МОм / 50 пФ |
| Макс. входное напряжение | 300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В |
| 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В | |
| Сопротивление изоляции | 0,1 Ом |
| Макс. напряжение 0 В | (вход - корпус) ±30 Впик при сопротивлении изоляции 100 кОм |
| ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ | |
| Выходное напряжение | 0,1 х Uизм. (±10%) относительно 1 кГц, без нагрузки |
| Неравномерность АЧХ выходного сигнала (отн. 1 Гц) | <3% в полосе 10 Гц...1 МГц |
| Макс. напряжение (выход - корпус) | ±12 Впик. |
Комплектация
| • Прибор • Провода соединительные • Кабель питания подключен к прибору • Руководство по эксплуатации • Габариты в упаковочной таре 170х230х330 мм, вес 2,9 кг. |
