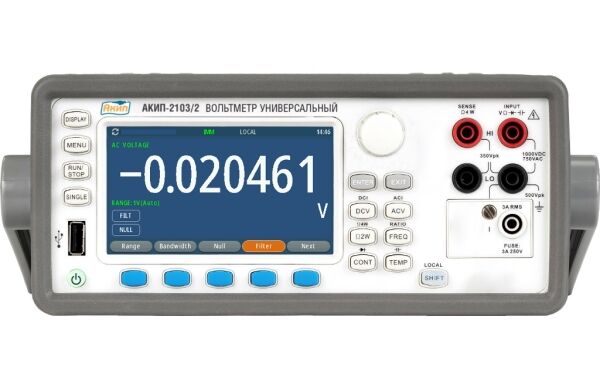

Вольтметр универсальный АКИП-2103/2

Артикул: 1-384141

  • Разрядность индикатора: 6 ½ разрядов;
  • Базовая погрешность (DCV):  ±0,0075%;
  • Скорость измерений (во внутренний буфер): 300 изм/сек;
  • Измерение: с учетом формы сигнала и искажений (True RMS);
  • Память регистратора данных (во внутренний буфер): 1.000 изм с меткой времени;
  • Измерение температуры (термосопротивление/RTD и термистор);
  • Автоматический и ручной выбор пределов измерений;
  • Развернутое меню синхронизации и запуска;
  • 2-х и 4-х проводная схема измерения сопротивления;
  • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; -измерения);
  • Цветной графический TFT-дисплей (диагональ 11 см).

Особенности

  • Разрядность индикатора: 6 ½ разрядов;
  • Базовая погрешность (DCV):  ±0,0075%;
  • Скорость измерений (во внутренний буфер): 300 изм/сек;
  • Измерение: с учетом формы сигнала и искажений (True RMS);
  • Память регистратора данных (во внутренний буфер): 1.000 изм с меткой времени;
  • Измерение температуры (термосопротивление/RTD и термистор);
  • Автоматический и ручной выбор пределов измерений;
  • Развернутое меню синхронизации и запуска;
  • 2-х и 4-х проводная схема измерения сопротивления;
  • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; -измерения);
  • Цветной графический TFT-дисплей (диагональ 11 см).

Технические характеристики

Параметр АКИП-2103 АКИП-2103/1 АКИП-2103/2
Постоянное напряжение
Пределы измерений 100 мВ/ 1/ 10/ 100/ 1000 В
Разрешение 0,1/ 1/ 10/ 100 мкВ / 1 мВ
Погрешность измерения (Базовая) ± (0,0030 % изм + 0,0004 % диапазона) ± (0,0035 % + 0,0005 % диапазона) ± (0,0075 % изм + 0,0005 % диапазона)
Входной импеданс не менее 10 МОм на пределах 100В и 1000В
не менее 10 ГОм на пределах 100мВ, 1В и10В
Переменное напряжение (TRUE RMS)
Пределы измерений 100 мВ/ 1/ 10/ 100/ 750 В
Разрешение 0,1/ 1/ 10/ 100 мкВ/ 1 мВ
Частотный диапазон 3 Гц … 300 кГц
Погрешность измерения (Базовая) ± (0,09 % изм + 0,03 % диапазона) ± (0,06 % изм + 0,04 % диапазона) ± (0,06 % изм + 0,04 % диапазона)
Входной импеданс 1,1 МОм / 100 пФ
Постоянный ток
Пределы измерений 1/ 10/ 100 мкА/ 1 / 10 / 100 мА/ 1/ 3/ 10 А 100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А
Разрешение 1/ 10/ 100 пА/
1/ 10 / 100 нА/
1/ 10/ 100 мкА
0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА
Погрешность измерения (Базовая) ± (0,05 % изм + 0,005 % диапазона)
Переменный ток (TRUE RMS)
Пределы измерений 100 мкА/ 1/ 10/ 100 мА / 1/ 3/ 10 А 100 мкА/ 1/ 10/ 100 мА/ 1/ 3 А
Разрешение 0,1/ 1/ 10/ 100 нА/ 1/ 10 мкА 0,1/ 1/ 10/ 100 нА/ 1/ 10/ 10 мкА
Частотный диапазон 3 Гц…10 кГц
Погрешность измерения (Базовая) ± (0,01 % изм + 0,04 % диапазона)
Сопротивление
Пределы измерений 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100/ 1000 МОм 100 Ом/ 1/ 10/ 100 кОм/ 1/ 10/ 100 МОм
Разрешение 100 мкОм/ 1/ 10/ 100 мОм/ 1/10/ 100 Ом/ 1 кОм*
*1 кОм на пределе 1000 МОм для АКИП-2103/3
Погрешность измерения (Базовая) ± (0,01 % изм + 0,001 % диапазона) ± (0,014 % изм + 0,001 % диапазона)
Частота (Период)
Диапазон измерений 3 Гц…300 МГц (100 мВ…750 В)
Диапазон измерения периодов 3,3 мкс … 333 мс
Погрешность измерения (Базовая) ± 0,004%
Прозвон цепи
Порог срабатывания 1…1000 Ом (разрешение 10 мОм)
Тестовый ток 1 мА
Температура
Диапазон измерений -250…+1760°С (в зависимости от типа термопары или датчика температуры)
Погрешность измерения Платиновое термосопротивление – ± (0,05°С + погрешность датчика)
Термистор – ± (0,1°С + погрешность датчика)
Термопары K/J/T/E/N - ± (0,3°С + погрешность термопары)
Термопара R - ± (0,5°С + погрешность термопары)
Типы датчиков Датчики и термопары в комплект поставки не входят.
Платиновое термосопротивление: PT100, D100, F100, PT385, PT3916
Термистор: 2252 Ом, 5 кОм, 10 кОм
Термопары: K/J/T/E/N/R (только для АКИП-2103)
Испытание P-N перехода
Тестовое напряжение 0…2 В (разрешение 10 мкВ) 0…5 В (разрешение10 мкВ)
Тестовый ток 1 мА
Ёмкость
Пределы измерений 1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ
Разрешение 0,1/ 1/ 10/ 100 пФ/ 1 /10 нФ
Погрешность измерения (Базовая) ± (0,4 % изм + 0,1 % диапазон)
Тестовый ток до 1 мА в зависимости от диапазона
Дисплей
Тип и формат Цветной графический TFT-дисплей. (Диагональ 11 см)
Выбор разрядности индикации 3 ½ (slow/медленно, fast/быстро); 4 ½ (slow/медленно, fast/быстро)
5 ½ (slow/медленно, fast/быстро); 6 ½ (slow/медленно, fast/быстро)
Общие данные
Напряжение питания 100 …240 В (± 10 %), 50/ 60/ 400 Гц (± 10 %)
Максимальная потребляемая мощность 25 ВА (5 Вт среднее)
Интерфейс USB HOST на передней панели – все модели
USBTMC, LAN - АКИП-2103, АКИП-2103/1
Опция GPIB – АКИП-2103, АКИП-2103/1
Габаритные размеры 281 мм х 215 мм х 89 мм
Масса 2,23 кг

Комплект поставки

Наименование Количество
1 Вольтметр универсальный АКИП-2103/2 1
2 Измерительный провод 2
3 Шнур питания 1
4 Кабель USB 1
5 Предохранитель 1
6 Руководство по эксплуатации на CD 1
