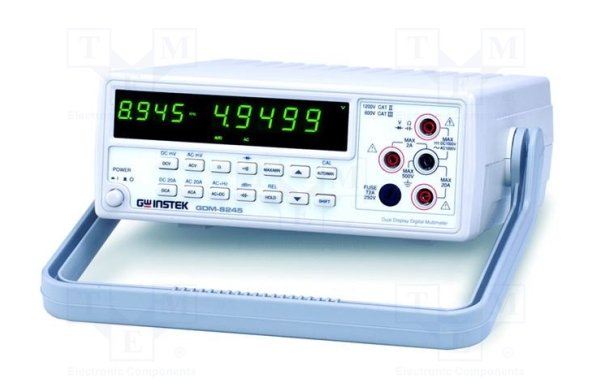

Снят с производства. Замена: Вольтметр универсальный цифровой GW Instek GDM-8245
Описание:
• 5 разрядов, динамич. диапазон 50000, СД индикаторы
• Мультиметр: =/~ U и I, R, ёмкость, частота, прозвон, p-n
• Базовая погрешность ±0,02 %
• Разрешение: 10 мкВ, 10 нА, 10 мОм
• Измерение переменного сигнала со смещением (AC+DC)
• Измерение с учетом формы сигнала и искажений (True RMS)
• Рабочая полоса частот до 100 кГц
• Измерение в дБм, мин/макс, удержание, ?-измерения
• Выбор опорного сопротивления для дБм
• Два дисплея: уровень и частота, напряжение в В и дБм, пост. напряжение и пульсации
• Интерфейсы: RS-232 (опция GPIB)
• Автоматическая установка нуля
• Автоматический и ручной выбор предела
• Сохранение настроек после выключении питания
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 500 мВ / 5 / 50 / 500 / 1000 В |
| Разрешение | 10/100 мкВ/1/10/100 мВ | |
| Погрешность измерения | ±(0,02 % +2 ед. мл. разряда) | |
| Входной импеданс | 10 МОм | |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) |
Пределы измерений | 500 мВ/5/50/500/1000 В |
| Разрешение | 10/100 мкВ/1/10/100 мВ | |
| Частотный диапазон | 20 Гц…100 кГц | |
| Погрешность измерения | ±(0,3…0,5 % +30 ед. мл. разряда) – 45 Гц…20 кГц | |
| ±(1…5 % +20 ед. мл. разряда) – 20 Гц…100 кГц | ||
| Входной импеданс | 10 МОм/100 пФ | |
| ПОСТОЯННЫЙ ТОК | Пределы измерений | 500 мкА / 5 / 50 / 500 мА / 2 / 20 А |
| Разрешение | 10/100 нА / 1 / 10 / 100 мкА / 1 мА | |
| Погрешность измерения | ±(0,05…0,2 % +3 ед. мл. разряда) | |
| ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) |
Пределы измерений | 500 мкА / 5 / 50 / 500 мА / 2 / 20 А |
| Разрешение | 10/100 нА / 1 / 10 / 100 мкА / 1 мА | |
| Частотный диапазон | 45 Гц…20 кГц | |
| Погрешность измерения | ±(0,5 % +15 ед. мл. разряда) – 45 Гц…2 кГц | |
| ±(1…2 % +15 ед. мл. разряда) – 2…20 кГц | ||
| СОПРОТИВЛЕНИЕ | Пределы измерений | 500 Ом / 5 / 50 / 500 кОм / 5 / 20 МОм |
| Разрешение | 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм | |
| Погрешность измерения | ±(0,1…0,3 % +2 ед. мл. разряда) | |
| ЁМКОСТЬ | Пределы измерений | 5 / 50 / 500 нФ / 5 / 50 мкФ |
| Разрешение | 1/10/100 пФ/1/10 нФ | |
| Погрешность измерения | ±(2,0 % +4 ед. мл. разряда) | |
| ЧАСТОТА | Диапазон частот | 10 Гц…200 кГц |
| Макс. чувствительность | 120 мВ (10 Гц…50 кГц); 200 мВ (> 50 кГц) | |
| ПРОЗВОН ЦЕПИ | Порог срабатывания | ≤ 5 Ом |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА |
Тестовое напряжение | ≤ 2,5 В |
| ДИСПЛЕЙ | Формат индикации | 4 4/5 разряда, макс. индицируемое число 50000 |
| Тип индикаторов | СД индикаторы | |
| Высота символов 13 мм (осн. дисплей) и 10 мм (доп. дисплей) | ||
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 / 230 В (±10 %), 50/60 Гц |
| Габаритные размеры | 251 × 91 × 291 мм | |
| Масса | 1,86 кг | |
| Комплект поставки | Измерительные провода (1), шнур питания (1), руководство по эксплуатации (1), инструкция по программированию (1) |
