| НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-54/2М

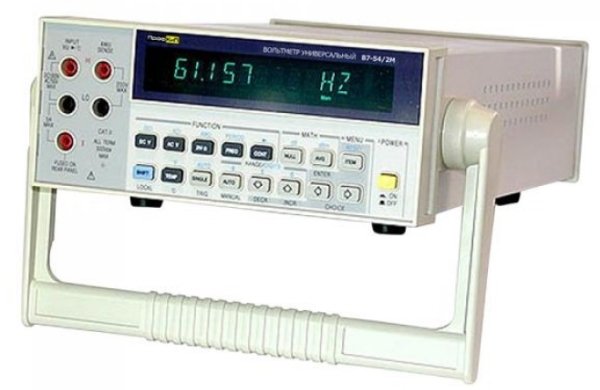

Вольтметр универсальный ПРОФКИП В7-54/2М представляет собой прибор с 5½ разрядным дисплеем, интерфейсами RS-232 и GPIB, с возможностью дистанционного управления. ПРОФКИП В7-54/2М позволяет проводить измерения постоянного тока и напряжения, переменного тока и напряжения, измерение сопротивления по двух и четырехпроводной схеме, позволяет измерять частоту, период, непрерывность, диодный тест и различные математические функции. Рекомендован для использования в НИОКР и на различных автоматизированных производственных линиях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-54/2М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА | ||
| Диапазон | Разрешение | Точность |
| 100 мВ | 1 мкВ | 0.015 + 12 |
| 1 В | 10 мкВ | 0.010 + 4 |
| 10 В | 100 мкВ | 0.015 + 3 |
| 100 В | 1 мВ | 0.015 + 4 |
| 1000 В | 10 мВ | 0.015 + 3 |
| Входной импеданс | 10 МОм | |
| НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА (True RMS) | ||||
| Диапазон | Точность | |||
| 20 Гц … 40 Гц | 40 Гц … 100 Гц | 100 Гц … 20 кГц | 20 кГц … 100 кГц | |
| 100 мВ | 1.14 + 160 | 0.46 + 160 | 0.30 + 160 | 1.74 + 880 |
| 1 В | 1.14 + 100 | 0.46 + 100 | 0.26 + 100 | 1.00 + 820 |
| 10 В | 1.14 + 100 | 0.46 + 100 | 0.26 + 100 | 1.00 + 820 |
| 100 В | 1.14 + 100 | 0.50 + 100 | 0.30 + 100 | 1.00 + 820 |
| 750 В | 1.14 + 100 | 0.50 + 100 | 0.33 + 100 | 1.30 + 820 |
| Входной импеданс | 1 МОм /100 пФ | |||
| СОПРОТИВЛЕНИЕ | |||
| Диапазон | Разрешение | Точность | Тестовый ток |
| 100 Ом | 1 мОм | 0.06 + 13 | 1 мА |
| 1 кОм | 10 мОм | 0.02 + 3 | 1 мА |
| 10 кОм | 100 мОм | 0.02 + 3 | 100 мкА |
| 100 кОм | 1 Ом | 0.02 + 3 | 50 мкА |
| 1 МОм | 10 Ом | 0.02 + 3 | 5 мкА |
| 10 МОм | 100 Ом | 0.02 + 3 | 500 нА |
| 100 МОм | 1 кОм | 1.20 + 11 | 500 нА |
| ПОСТОЯННЫЙ ТОК | ||
| Диапазон | Разрешение | Точность |
| 10 мА | 0.1 мкА | 0.20 + 40 |
| 100 мА | 1 мкА | 0.17 + 30 |
| 1 А | 10 мкА | 1.00 + 30 |
| 5 А | 100 мкА | 1.5 + 30 |
| Шунт | 5 Ом ≤ 100 мА 0.05 Ом, 1 А, 5 А |
|
| ПЕРЕМЕННЫЙ ТОК | ||
| Диапазон | Разрешение | Точность |
| 1 А | 10 мкА (1 А) | 0.81 + 142, 40 Гц … 10 кГц |
| 5 А | 100 мкА (5 А) | 0.81 + 142, 40 Гц … 10 кГц |
| ФУНКЦИИ | |
| Частота и период | 10 Гц (0.1 с) … 300 кГц (3.3333 мкс) диапазон входного напряжения: 10 мВ … 750 В |
| Непрерывность | регулируемый порог зуммера ниже (1 Ом … 1000 Ом) |
| Диодный тест | 1 В, тестовый ток 1 мА |
| Измерение температуры | -200°С … 1360°С, разрешение 0.1°С, точность 0.5% ±2% °С /°F |
| Математические функции | нулевой, дБ /дБм, макс /мин /ср, предел |
ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-54/2М
• Питание: 100 /120 /220 /230 В, 50 /60 Гц
• Габаритные размеры: 100х210х350 мм
• Вес: 3.6 кг
КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-54/2М
• Вольтметр универсальный ПРОФКИП В7-54/2М
• Измерительные провода
• Кабель питания
• Руководство по эксплуатации
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-54/2М
• Интерфейс GPIB
• Термопара К-типа и адаптер термопары
• 4-проводный измерительный кабель
