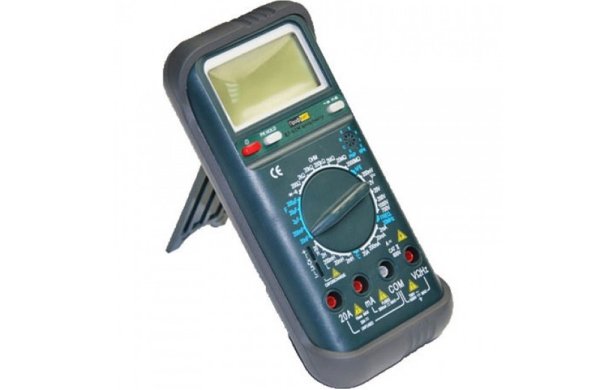

| НАЗНАЧЕНИЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М
Вольтметры универсальные ПРОФКИП В7-61М предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПРОФКИП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА | ||
| Диапазон | Разрешение | Точность |
| 200 мВ | 0.1 мВ | ±(0.5% + 4) |
| 2 В | 1 мВ | ±(0.5% + 4) |
| 20 В | 10 мВ | ±(0.5% + 4) |
| 200 В | 100 мВ | ±(0.5% + 4 |
| 1000 В | 1 В | ±(0.8% + 4) |
| Входной импеданс: 10 МОм | ||
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока | ||
| НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА | ||
| Диапазон | Разрешение | Точность |
| 200 мВ | 100 мкВ | ±(1.2% + 4) |
| 2 В | 1 мВ | ±(1.0% + 4) |
| 20 В | 10 мВ | ±(1.0% + 4) |
| 200 В | 100 мВ | ±(1.0% + 4) |
| 700 В | 1 В | ±(1.5% + 4) |
| Импеданс: 10 МОм | ||
| Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока | ||
| Частота: 40 Гц … 400 Гц | ||
| СОПРОТИВЛЕНИЕ | ||
| Диапазон | Разрешение | Точность |
| 200 Ом | 0.1 Ом | ±(1.0% + 4) |
| 2 кОм | 1 Ом | ±(0.8% + 4) |
| 20 кОм | 10 Ом | ±(0.8% + 4) |
| 200 кОм | 100 Ом | ±(0.8% + 4) |
| 2 МОм | 1 кОм | ±(0.8% + 4) |
| 20 МОм | 10 кОм | ±(2.0% + 4) |
| 2000 МОм | 1 МОм | ±(5.0% + 10) |
| Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение) | ||
| СИЛА ПОСТОЯННОГО ТОКА | ||
| Диапазон | Разрешение | Точность |
| 2 мА | 1 мкА | ±(0.8% + 4) |
| 20 мА | 10 мкА | ±(0.8% + 4) |
| 200 мА | 100 мкА | ±(1.2% + 4) |
| 20 А | 10 мА | ±(2.0% + 4) |
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления | ||
| Максимальный входной ток: 20 А (до 15 секунд) | ||
| СИЛА ПЕРЕМЕННОГО ТОКА | ||
| Диапазон | Разрешение | Точность |
| 2 мА | 1 мкА | ±(1.2% + 4) |
| 20 мА | 10 мкА | ±(1.2% + 4) |
| 200 мА | 100 мкА | ±(2.0% + 4) |
| 20 А | 10 мА | ±(3.0% + 5) |
| Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления | ||
| Максимальный входной ток: 20 А (до 15 секунд) | ||
| Частота: 40 Гц … 400 Гц | ||
| ЕМКОСТЬ | ||
| Диапазон | Разрешение | Точность |
| 20 нФ | 10 пФ | ±(2.5% + 5) |
| 200 нФ | 100 пФ | ±(2.5% + 5) |
| 2 мкФ | 1нФ | ±(2.5% + 5) |
| 20 мкФ | 10 нФ | ±(2.5% + 5) |
| 200 мкФ | 100 нФ | ±(5.0% + 4) |
| Примечание: Не подавать напряжение! | ||
| ИСПЫТАНИЕ КОЭФФИЦИЕНТА hFE ТРАНЗИСТОРОВ | ||
| hFE | На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) | Ток базы около 10 мкА, напряжение Vкэ около 2,8 В |
| ИНДУКТИВНОСТЬ | ||
| Диапазон | Разрешение | Точность |
| 2 мГн | 1 мкГн | ±(2.5% + 5) |
| 20 мГн | 10 мкГн | ±(2.5% + 5) |
| 200 мГн | 100 мкГн | ±(2.5% + 5) |
| 2 Гн | 1 мГн | ±(2.5% + 5) |
| 20 Гн | 10 мГн | ±(5.0% + 4) |
| Примечание: Не подавать напряжение! | ||
| ЧАСТОТА | ||
| Диапазон | Разрешение | Точность |
| 2 кГц | 1 Гц | ±(5.0% + 4) |
| 20 кГц | 10 Гц | ±(5.0% + 4) |
| 200 кГц | 100 Гц | ±(5.0% + 4) |
| 2000 кГц | 1 кГц | ±(5.0% + 4) |
| 10 МГц | 10 кГц | ±(5.0% + 4) |
| Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд | ||
| ТЕМПЕРАТУРА | ||
| Диапазон | Разрешение | Точность |
| -40°С … 400°С | 1°С | ±(0.8% + 4) |
| 400°С … 1000°С | 1°С | ±(1.5% + 15) |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М
• Температура окружающего воздуха: 18°С … 28°С
• Относительная влажность: 40% … 80%
• Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.
УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М
• Температура окружающего воздуха: -10°С … 40°С
• Относительная влажность: не более 90%
• Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.
ОБЩИЕ ДАННЫЕ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М
• Питание: 9 В, тип «Крона»
• Габаритные размеры: 190х88.5х27.5 мм
• Вес: 0.320 кг
КОМПЛЕКТ ПОСТАВКИ ВОЛЬТМЕТРА УНИВЕРСАЛЬНОГО ПРОФКИП В7-61М
• Вольтметр универсальный ПРОФКИП В7-61М
• Измерительные провода
• Термопара К-типа
• Защитный чехол
• Руководство по эксплуатации
