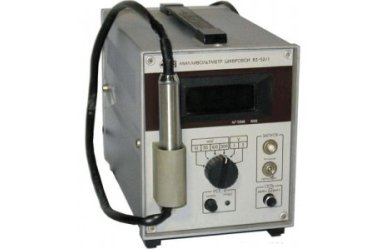

Вольтметр В3-52/1
В3-52/1 предназначен для измерения высокочастотного напряжения переменного тока и может быть использован как преобразователь напряжения переменного тока в напряжение постоянного тока. Показания прибора соответствуют средне-квадратическому значению синусоидального напряжения и индицируются на табло встроенного цифрового вольтметра В2-29. Предусмотрен вывод информации в коде на ЦПУ. Имеется выход по постоянному напряжению.
Основные данные:
• Диапазон измерения напряжений 1 мВ-300 В (10-30-100-300-1000-3000 мВ и 10-30-100 и 300 В (с внешним делителем 1:100)
• Диапазон частот: 10 кГц - 1000 МГц (с пробником) и 100 кГц - 300 МГц (с внешним делителем)
• Основная погрешность измерения не более:
± [2 + 0,5{(Uk/Ux) - 1}] % (30 мВ - 3 В);
± [3 + {(Uk/Ux) - 1}] % (10 мВ);
± [4 + 0,5{(Uk/Ux) - 1}] % (10 - 300 В);
• Диапазон нормальной области частот измеряемых напряжений 100 кГц-10 МГц
• Диапазон рабочей области частот измеряемых напряжений: 10-100 кГц; 10-1000 МГц (с пробником); 10-300 МГц (с внешним делителем 1:100)
• Входное сопротивление: 100 кОм (15 МГц) и 30 кОм (100 МГц, с пробником)
• Входная емкость: 2,5 пФ (с пробником); 3,5 пФ (с делителем)
• Погрешность преобразования напряжения переменного тока в напряжение постоянного тока превышает погрешность измерения напряжения переменного тока не более чем на ±10%
• Выходное сопротивление преобразователя 100±20 кОм
• Время установления показаний не более 3 с
