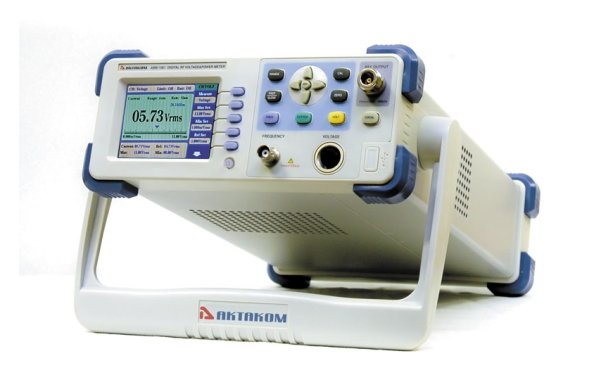

Вольтметр высокочастотный AKTAKOM АВМ-1061
АВМ-1061 - комбинированный прибор, сочетающий в одном корпусе : высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Актаком АВМ-1061 позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.
| Основные характеристики | |
| 3 прибора в 1: высокочастотный вольтметр, измеритель мощности, частотомер | |
| Рабочая частота: до 1,2 ГГц | |
| Автоматический и ручной выбор диапазонов | |
| Автоматическая установка нуля | |
| Дисплей: цветной ЖК QVGA (3,5"), 6 разрядов | |
| Интерфейсы: RS-232 и USB | |
| Напряжение питания: 220 В±10%, частота 50 Гц±5% | |
| Габаритные размеры: 255 x 370 x 100 мм | |
| Масса: 3,5 кг |
 |
 |
 |
| вид спереди | вид сбоку | вид сзади |
| Технические характеристики | |
| Вольтметр | |
| Рабочая частота | 9 кГц…1,2 ГГц |
| Диапазон измерения | 1 мВскз…10 Вскз (нагрузка 50 Ом |
| Выбор диапазона | ручной 4 мВскз /40 мВскз /400 мВскз /4 Вскз /10 Вскз; автоматический |
| Погрешность измерения | ±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз |
| Измеритель мощности | |
| Рабочая частота | 9 кГц…1,2 ГГц |
| Диапазон измерения | -47 дБм …+33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз) |
| Выбор диапазона | ручной -40 дБм/ -20 дБм / 0 дБм/ 20 дБм/ 40 дБм автоматический |
| Погрешность измерения | ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм |
| Частотомер | |
| Рабочая частота | 10 кГц…3,0 ГГц |
| Минимальное входное напряжение | 50 мВскз |
| Максимальное входное напряжение | 5 Вскз |
| Выбор диапазона | автоматический |
| Погрешность измерения | ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм |
| Входной импеданс | > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость |
| Связь по входу | АС |
| Форма входного сигнала | синус |
| ФНЧ | с частотой среза 100 кГц |
| Время счета | 100 мс, 1 с (опционально) |
| Точность | ±5 ppm |
| Опорный выход | |
| Выходная частота | 100 кГц |
| Выходная амплитуда | 1 Вскз (50 Ом), 2 Вскз (открытый контур) |
| Выходной импеданс | 50 Ом |
Комплектация
| • Прибор • Сетевой шнур • Высокочастотный пробник с коаксиальным кабелем • Кабель BNC-BNC • Кабель RS-232 • Адаптер N/BNC-50KK • Руководство по эксплуатации |
