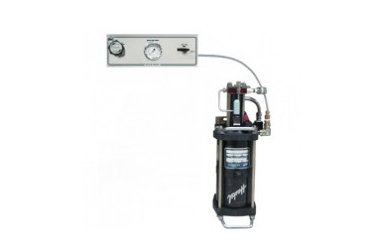

Вспомогательный компрессор Fluke GB-K-152

Артикул: 1-350155

  • Вспомогательный компрессор GB 75 Booster 13,4 кг
  • Вспомогательный компрессор GB 152 Booster 16,4 кг


Давление вспомогательного компрессора до 103 МПа

Устройства GB-75 и GB-152 представляют собой вспомогательные компрессоры с комплектами управления, предназначенными для использования при обеспечении подачи газа очень высокого давления к системам, использующим газовый регулятор высокого давления GPC1 High Pressure Gas Controller компании Fluke Calibration, и другим системам тестирования и калибровки высокого давления.

Вспомогательные компрессоры GB Gas Booster рассчитаны на использование в качестве источников подачи высокого давления для систем калибровки и испытания (то есть, регуляторы/калибраторы газа высокого давления и грузопоршневые манометры)



  • Не требующее участия человека саморегулирующееся устройство может быть собрано в стороне (под рабочим столом или за переборкой)
  • Два диапазона выхода высокого давления:
    – GB-75: давление до 70 МПа
    – GB-K-152: давление до 103 МПа



Обе модели включают в себя управляемый пневматически поршневой самовращающийся вспомогательный компрессор. Вспомогательный компрессор повышает более низкое давление, обычно подаваемое из баллона (минимум, 2 МПа), до более высокого уровня. Вспомогательный компрессор приводится в действие управляющим воздухом. Выход высокого давления равен входному давлению управляющего воздуха, умноженному на коэффициент усиления 75 или 152. Выход высокого давления соединен с портом SUPPLY (ПОДАЧА) устройства GPC1 или другой системы, к которой подается газ высокого давления.



Обе модели вспомогательного компрессора включают в себя комплект управления управляющим воздухом и соединительные трубки. Этот комплект крепится на кронштейне, который может быть установлен в удобном месте, удаленном от самого вспомогательного компрессора.

Общие технические характеристики вспомогательного компрессора GB Gas Booster

Габариты
Вспомогательный компрессор GB 75 Booster 432 x 241 x 241 мм (В x Ш x Г)
Вспомогательный компрессор GB 152 Booster 584 x 241 x 241 мм (В x Ш x Г)
Масса
Вспомогательный компрессор GB 75 Booster 13,4 кг
Вспомогательный компрессор GB 152 Booster 16,4 кг
Комплект управления управляющим воздухом 1,8 кг
Диапазон подаваемого давления
Магистральный управляющий воздух от 0,15 до 1 МПа
Максимальное значение выхода высокого давления – давление управляющего воздуха, умноженное на 75 (GB-75) или 152 (GB-152)
Газ подачи высокого давления от 2 до 20 МПа
Максимальное значение выхода высокого давления – подача высокого давления, умноженная на 25
Расходы при подаче
Магистральный управляющий воздух от 425 до 2 125 ст. л/мин
Газ подачи высокого давления от 140 до 560 ст. л/мин
Подсоединение давления
Впускное отверстие подачи воздуха 1/4 дюйма Гнездо NPT
Впускное отверстие подачи газа высокого давления 1/4 дюйма Гнездо NPT
Выпускное отверстие высокого давления Гнездо DH500 (сальникового и муфтового типа для конических труб и труб с левой винтовой резьбой и наружным диаметром 1/4 дюйма (6,35 мм), эквивалент AE F250C, HIP HF4 и т. д.)
Выход высокого давления
Вспомогательный компрессор GB 75 Booster Настройка управляющего воздуха, умноженная на 75, до 70 МПа максимум
Вспомогательный компрессор GB 152 Booster Настройка управляющего воздуха, умноженная на 152, до 110 МПа максимум
Поршневое отношение вспомогательного компрессора
Вспомогательный компрессор GB 75 Booster D75:1
Вспомогательный компрессор GB 152 Booster 152:1
