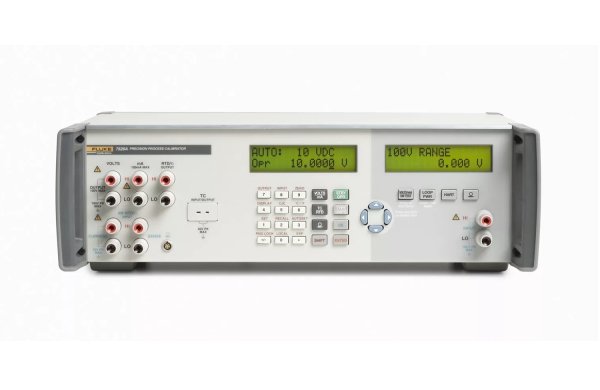

Высокоточный промышленный калибратор Fluke 7526A/6

Артикул: 1-349321

  • Класс безопасности EN/IEC 61010-1:2010, 3-е издание,
  • UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12
  • Низкая изоляция аналоговых сигналов 20 В
  • Частота сети от 47 до 63 Гц
  • Отклонения напряжения линии ± 10 % от настройки
  • Потребляемая мощность макс. 15 ВА
  • Масса (без дополнительных модулей) 4,24 кг



Калибратор, обладающий высокой степенью совместимости с продуктами разного типа, с опцией калибровки осциллографа частотой 600 МГц

Лучшее решение для калибровочных задач технологического процесса



Больше возможностей за меньшие деньги — желание каждого современного производителя. Для поддержания качества продукции, сокращения объема отходов, повышения производительности и соблюдения всех регулятивных норм приборы для измерения переменных параметров технологического процесса, таких как температура и давление, должны проходить регулярную калибровку. Однако выбор правильного калибровочного прибора является непростой задачей, особенно когда требуется универсальное, но недорогое решение. Калибратор 7526A, менее дорогой, чем высокопроизводительные многофункциональные калибраторы, но более точный и многофункциональный, чем ручные калибраторы для выездных работ, — лучший выбор для цеха приборов, где ценятся точность, универсальность применения и экономичность.



Интуитивно понятный интерфейс пользователя



Интерфейс пользователя включает элементы управления курсором, функциональные клавиши и 10-клавишную клавиатуру, что упрощает навигацию по интуитивно понятным меню. Можно хранить и вызывать из памяти до 9 заданных значений для каждого параметра входа/выхода, вводить коэффициенты RTD и SPRT и легко менять отображаемые единицы одним нажатием клавиши. 2 ЖК-дисплея отражают показания источника и измерителя одновременно.



Повышение производительности за счет автоматизации



Для повышения эффективности и производительности калибровочных работ или для использования автоматизированной системы испытаний калибратор 7526A можно использовать с программным обеспечением MET/CAL® Plus для управления процессом калибровки. ПО MET/CAL Plus представляет собой мощное приложение для создания, редактирования и тестирования процедур калибровки, а также для сбора и представления в виде отчетов результатов для широкого диапазона приборов. ПО MET/CAL Plus включает приложение MET/CAL® — самое популярное приложение для автоматизированной калибровки и приложение MET/TEAM™ Express — специализированную систему для управления испытательным и измерительным оборудованием. Также можно выбрать ПО MET/TEAM™ стандартной версии для полнофункционального управления калибровочными ресурсами, с отдельными дополнительными модулями для выездных калибровочных работ, управления коммерческими вопросами и веб-портала заказчиков. Стандартный компьютерный интерфейс калибратора 7526A включает RS-232 и GPIB (IEEE-488). Стандартная поставка также включает согласующий кабель для соединения USB-порта с последовательным портом.



Не забудьте про датчик



Калибровка электронной составляющей температурного датчика — только часть полной калибровочной процедуры. Необходимо также произвести калибровку самого датчика, будь то RTD или термопара. Игнорирование чувствительного элемента может оказаться ошибкой, т.к. 75 % погрешностей на выходе температурных датчиков связаны с чувствительным элементом. Можно производить калибровку температурного чувствительного элемента отдельно или элемента и датчика вместе как системы с помощью сухоблочного калибратора, например Fluke Calibration 914X Series Field Metrology Wells. Калибраторы Field Metrology Wells созданы с учетом специфики калибровочных работ — обеспечения оптимальной скорости, портативности, стабильности и точности. Калибратор 7526A и сухоблочный калибратор 914X составляют идеальную комбинацию для калибровки любого температурного датчика.



Источник и измеритель давления одновременно



Насосы для сравнительных испытаний серии P5500 могут использоваться с калибратором 7526A и модулями давления Fluke серии 700 для создания или контроля испытательного давления. Уникальная конфигурация контрольного порта обеспечивает соединения различных размеров и типов, включая NPT, BSP и метрическую резьбу, без необходимости применения каких-либо инструментов. Насос P5510 включает встроенный ручной насос для создания вакуума и положительного давления до 2 МПа. Насос P5513 обеспечивает точное управление давлением воздуха до 20 МПа. Требуется подача внешнего давления. Насос P5514 позволяет создать гидравлическое давление до 70 МПа. Насос P5515 включает встроенный заливочный и винтовой насосы, что позволяет создавать давление до 140 МПа. Обе модели, P5514 и P5515, могут использоваться с маслом или водой. Имеются насосы специальных версий с этиленпропиленовым уплотнением для использования с более агрессивными жидкостями.

Напряжение пост. тока, выход
Диапазон [1] Абсолютная погрешность, ±
(миллионные доли выхода + мкВ), 1 год
Разрешение
от 0 до 100 мВ 30 3 1 мкВ
от 0 до 1 В 30 10 10 мкВ
от 0 до 10 В 30 100 100 мкВ
от 0 до 100 В 30 1 мВ 1 мВ
Выход и вход TC (термопары)
от –10 до 75 мВ 30 2 1 мкВ



[1] Все выходы положительные, если не указано иное



Напряжение пост. тока, изолированный вход
Диапазон Абсолютная погрешность, ±
(миллионные доли показания + мВ),
1 год
Разрешение
от 0 до 10 В 50 0,2 100 мкВ
от 10 до 100 В 50 2,0 1 мВ



Сила пост. тока, выход
Диапазон[1] Абсолютная погрешность,
± (миллионные доли показания + мкА),
1 год
Разрешение
от 0 до 100 мА 50 1 1 мкА



[1] Для напряжения линии менее 95 В ±100 миллионных долей показания



Пост. ток, изолированный вход
Диапазон Абсолютная погрешность, ±
(миллионные доли показания + мкА),
1 год
Разрешение
от 0 до 50 мА 100 1 0,1 мкА
от 0 до 24 мА[1][2]
(Питание контура)
100 1 0,1 мкА



[1] Питание контура: 24 В ±10 %
[2] Резистор HART: 250 Ом ± 3 %



Сопротивление, выход
Диапазон Абсолютная
погрешность,
tcal ± 5 °C, ±
Ом, 1 год
Разрешение Номинальный
ток
от 5 до 400 Ом 0,015 0,001 Ом от 1 до 3 мА
от 5 Ом до 4 кОм 0,3 0,01 Ом от 100 мкА до 1 мА



Сопротивление, вход
Диапазон Абсолютная погрешность, ±
(миллионные доли показания + Ом), 1 год
Разрешение
от 0 до 400 Ом 20 0,004 0,001 Ом
от 0 Ом до 4 кОм 20 0,04 0,01 Ом



Примеры точности термопар, вход/выход
(не для всех типов TC)[1]
Тип TC Температурный диапазон (°C) Абсолютная погрешность,
tcal ±5 °C, ± (°C), 1год [2]
Мин. Макс.
J -210 1200 0,09
К -250 1372 0,1
S -50 1767 0,29
T -250 400 0,11



[1] См. расширенные спецификации для всех типов TC (B,C,E,J,K,L,N,R,S,T,U,XK,BP)
[2] Лучшая точность в пределах указанного температурного диапазона TC



Пример RTD (резистивного датчика сопротивления) и термистора, выход
(включены не все типы RTD)[1]
Тип RTD Температурный диапазон (°C) Абсолютная погрешность,
tcal ±5 °C, ± (°C), 1 год
Мин. Макс.
Pt 385, 100 Ом -200 800 0,05
YSI 400 15 50 0,007



[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT



Пример RTD и термистора, вход
(включены не все типы RTD)[1]
Тип RTD Температурный диапазон (°C) Абсолютная погрешность,
tcal ±5 °C, ± (°C), 1 год
Мин. Макс.
Pt 385, 100 Ом –80 100 0,020
100 300 0.024
300 800 0,038
YSI 400 15 50 0,007



[1] См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

Общие технические характеристики
Стандартный интерфейс RS-232, IEEE-488 (GPIB)
Температурный
режим
Эксплуатация: от 0 до 50 °C
Калибровка (tcal): от 18 до 28 °C
Хранение: от –20 до 70 °C
Электромагнитная
совместимость
CE: соответствует стандарту EN61326;
эксплуатация в управляемых электромагнитных средах
Температурный коэффициент Температурный коэффициент для температур
за пределами tcal 5 °C — 10 % от 90-дневной
спецификации (или 1 год, если применимо) на °C
Относительная влажность Эксплуатация:


Высота над уровнем моря Эксплуатация: макс. 3000 м
Хранение: макс. 12 200 м
Класс безопасности EN/IEC 61010-1:2010, 3-е издание,
UL 61010-1:2012, CAN/CSA 22.2 No. 61010-1-12
Низкая изоляция аналоговых сигналов 20 В
Питание линии 120 В~: от 100 до 120 В
240 В~: от 220 до 240 В
Частота сети от 47 до 63 Гц
Отклонения напряжения линии ± 10 % от настройки
Потребляемая мощность макс. 15 ВА
Габариты Высота: 14,6 см
Ширина: 44,5 см
Глубина: 29,8 см
Масса
(без дополнительных модулей)
4,24 кг
