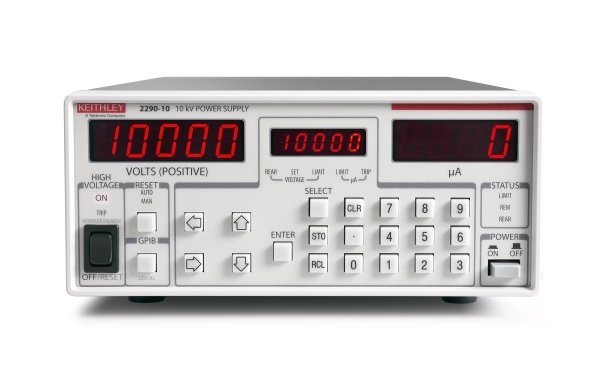

Источник питания Keithley 2290-10 предназначен для тестирования электронных устройств, проверки тестируемых устройств на удовлетворение требованиям электробезопасности, тестирование устройств на «выход из строя», тестирование изоляции на пробой и токов утечки, в прецизионных измерениях характеристик материалов и параметров приборов с высоким сопротивлением, а также в измерениях тока и напряжения.
Технические характеристики
- 3 цифровых дисплея: 2 - 5-ти разрядных и 1- 4-х разрядный
- Выходное напряжение и ток при использовании фильтров в режиме ограничения по напряжению:
+100...+10000 В. Максимальный выходной ток: 1 мА. - Погрешность по напряжению
установки: ±0,06%полной шкалы
дисплея: ±1 В типичное, ±2 В макс. - Разрешение установки/отображения по напряжению 1 В
- Нестабильность выходного напряжения
при изменении тока нагрузки от 0 до 100% - 0,04% (типичное)
при изменении напряжения сети ±10% - 0,001% - Пульсации по напряжению (среднеквадратичное значение):
0,01% от шкалы - Погрешность по току:
установки: ±0,5% полной шкалы
дисплея: ±1 мкА типичное, ±2 мкА макс. - Разрешение по току: 1 мкА
- Индикаторы режимов
- Режим мониторинга (аналоговый выход):
диапазон напряжений от 0 до +10 В
макс. ток до 10 мА
погрешность ±0,2% от диапазона
выходной импеданс 100 Ом. - Режим внешнего управления (аналоговый вход):
диапазон напряжений от 0 до +10 В
погрешность ±0,2% от диапазона
входной импеданс 1 МОм. - Интерфейс GPIB (IEEE-488)
- Питание 100...120, 220...240 В ±10%
- Размеры 89х206х406 мм
- Масса 3,7 кг
Стандартная комплектация
- Прибор
- Кабель питания
- CD диск с руководством по эксплуатации и драйвером
Дополнительная комплектация
- 2290-PM-200 Модуль защиты 10 кВ
- 2290-10-SHV Кабель 3 м
- 2290-10-MHV Кабель 3 м
- 2290-10-SHVBH Адаптер
