Источник питания Keithley 2290E-5 предназначен для тестирования электронных устройств, проверки тестируемых устройств на удовлетворение требованиям электробезопасности, тестирование устройств на «выход из строя», тестирование изоляции на пробой и токов утечки, в прецизионных измерениях характеристик материалов и параметров приборов с высоким сопротивлением, а также в измерениях тока и напряжения.
Технические характеристики
- 3 цифровых 4-х разрядных дисплея
- 2 отключаемых избирательных фильтра
- Выходное напряжение и ток при использовании фильтров в режиме ограничения по напряжению:
без фильтров. Выходное напряжение: 50...±5000 В. Максимальный выходной ток: 5 мА.
фильтр 1. Выходное напряжение: 50...±3000 В. Максимальный выходной ток: 5 мА.
фильтр 2. Выходное напряжение: 50...±5000 В. Максимальный выходной ток: 3 мА. - Возможность смены полярности
- Погрешность по напряжению
установки: ±(0,01%Uуст+2,5 В)
дисплея: ±1 В типичное, ±2 В макс. - Разрешение установки/отображения по напряжению 1 В
- Нестабильность выходного напряжения
при изменении тока нагрузки от 0 до 100% - 0,005% (типичное)
при изменении напряжения сети ±10% - 0,001% - Выходное напряжение и ток при использовании фильтров в режиме ограничения или отключения по току:
без фильтров или фильтр 1. Выходное напряжение: 0...1500 В. Ток: 0,4 мА до 5,25 мА.
фильтр 2. напряжение: 0...1500 В. Ток: 0,4 мА до 3,25 мА.
без фильтров или фильтр 1. Выходное напряжение: 1500...5000 В. Ток: 0,5 мА до 5,25 мА.
фильтр 2. напряжение: 1500...5000 В. Ток: 0,5 мА до 3,25 мА. - Пульсации по напряжению (среднеквадратичное значение):
без фильтров: 0,002% от шкалы
фильтр 1 или фильтр 2: 1 мВ (до 1 кВ); 2 мВ (до 3 кВ)
фильтр 2: 3 мВ (до 5 кВ) - Погрешность по току:
установки: ±(0,01%Iуст+2,5 мкА)
дисплея: ±1 мкА типичное, ±2 мкА макс - Разрешение по току: 1 мкА
- Индикаторы режимов
- Режим мониторинга (аналоговый выход):
диапазон напряжений от 0 до +10 В
макс. ток до 10 мА
погрешность ±0,2% от диапазона
выходной импеданс < 1 Ом. - Режим внешнего управления (аналоговый вход):
диапазон напряжений от 0 до +10 В
погрешность ±0,2% от диапазона
входной импеданс 1 МОм. - Интерфейс GPIB (IEEE-488)
- Питание 100...120, 220...240 В ±10%
- Размеры 89х206х406 мм
- Масса 5,5 кг
Стандартная комплектация
- Прибор
- Кабель питания
- CD диск с руководством по эксплуатации и драйвером
Дополнительная комплектация
- 2290-PM-200 Модуль защиты 10 кВ
- 2290-5-SHV Кабель 3 м
- 2290-5-MHV Кабель 3 м
- 2290-5-SHVBH Адаптер
Дополнительные иллюстрации

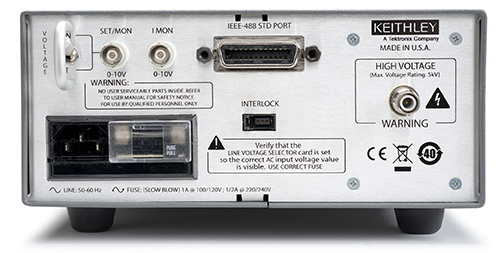

Высоковольтный источник питания 2290E-5 - вид сзади
