Датчик перепада давления имеет две камеры давления, разделенные тонкой металлической диафрагмой. Разница в давлении между двумя камерами вызывает искривление диафрагмы, которое и фиксирует цепь линейного дифференциального трансформатора. Выходной сигнал линейного дифференциального трансформатора отображается на индикаторе.

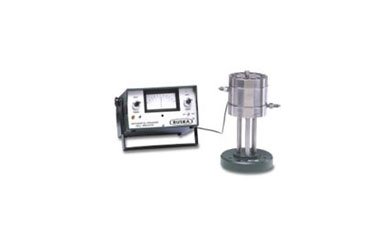

Дифференциальный манометр модели 2413 предназначен для физического разделения сред и обеспечивает степень неуверенности в процессе измерений не выше 5 миллионных долей (ppm).
- Высокая эффективность, низкая стоимость
- Изоляция диафрагмы обеспечивает физическое разделение между разными средами
- Максимальное количество ошибок – 5 миллионных долей
- Модель 2413 предназначена для давления до 103,4 МПа
- Модель 2417 подходит для давления до 275,8 МПа
- Устройство совместимо практически с любыми некоррозионными газами и жидкостями
- Экономия времени при перекрестной калибровке поплавков
|
Модель 2413 |
|
| Рабочее давление | 103,4 МПа |
| Точность | 5 ppm или 70 Па, дифференциальное давление, в зависимости от того, какое значение больше |
| Чувствительность | Переменная от 1,4 до 7 Па |
| Избыточное давление | 103,4 МПа в любую сторону |
| Температурный диапазон | От 5 до 70 °C |
| Материал | Элемент выполнен из нержавеющей стали серии 400 |
| Фитинги | гнездо 1/4 дюйма для подключения актоклава |
| Объем верхней камеры | 29,5 см³ |
| Объем нижней камеры | 0,6 см³ |
|
Индикатор |
|
| Тип | Аналоговый измерительный прибор |
| Потенциометры для нулевой мощности и мощности с регулировкой увеличения | 115/230 В перем. тока, 50/60 Гц |
