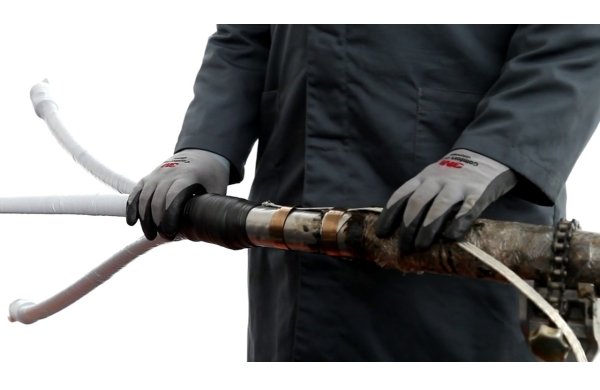

Эта заливная муфта применяется для оконцевания трехжильных кабелей с бумажной изоляцией, работающих под напряжением до 10 кВ.
Область применения концевой муфты 92-OT ET:
- Муфта разработана специально для оконцевания кабеля на предприятиях угледобывающей промышленности, как в подземных горных выработках, так и в наземных сооружениях;
- В нефтехимической промышленности и везде, где применение огня при производстве кабельных работ ограничено либо категорически запрещено;
- Для оконцевания кабелей с БПИ-изоляцией, где существует проблема течей масла из-под концевых заделок.
Параметры концевой муфты 92-ОТ ET:
|
Наименование муфты |
Сечение жилы, мм. кв. |
Марки кабелей с бумажно-масляной изоляцией |
|
92 – ОТ EТ |
до 240 |
СБ, ЦСБ, СБГ, ЦСБГ и их аналоги |
Преимущества концевой муфты 92-OT ET:
· Применяется для кабеля любого сечения;
· Отсутствует ограничение по длине разделки концевой муфты;
· Универсальность применения;
· Использование системы СМР (закрытое смешивание и заливка компаунда);
· Отсутствие огня при монтаже;
· Метод имеет разрешение Ростехнадзора на использование в горнодобывающей промышленности.
Концевую муфту данного типа разрешается применять в рудниках и шахтах, опасных по газу и пыли, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.
Дополнительные рекомендации по муфте 92-ОТ ET
При монтаже данной муфты требуется специальный инструмент – пистолет-шприц для нагнетания компаунда Е-4 D. Для уменьшения физических размеров муфты и упрощения монтажа рекомендуется использовать гильзы под опрессовку.
