Флюс ФРК 525-1А на основе канифоли, безгалоидный низкой активности некоррозионный неактивированный, RОL0. Флюс с низким содержанием VOC. Разработан для пайки с использованием оловянно-свинцовых припоев и припоев с легирующими добавками. Флюс предназначен для ручной и автоматизированной пайки. Благодаря специализированной канифоли в составе флюса и добавкам, обеспечивающим хорошую смачиваемость, остатки после пайки минимальны и инертны. Флюс рекомендован для использования в сборках со строгими требованиями к остаткам после пайки.
Технологический процесс (температурный режим пайки до 270°С)
• пайка волной
• ручная пайка
• лужение компонентов
• другие случаи использования флюса
Паяемый материал
• оловянно-свинцовые сплавы
• бессвинцовые сплавы
• медь, медные сплавы
• иммерсионные поверхности
• керамические, металлизированные поверхности
• OSP-поверхности
По показателям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей.
Спецификация Флюса ФРК 525-1А
| Параметры | Результаты испытаний | В соответствии с НД |
| Тип флюса | Канифольный, RОL0 | J-STD-004B МЭК 61190-1 ISO 9455 |
| Цвет | Темно-коричневый | J-STD-004B МЭК 61190-1 |
| Вязкость | Не регламентируется | МЭК 61190-1 п. 4.2.6.3 |
| Клейкость | Не регламентируется | J–STD–005B |
| Плотность | 1.12 г/см3 | МЭК 61190-1 метод 4.2.6.2 |
| Запах | Слабый канифольный | |
| Содержание галогенидов | Отсутствуют | J-STD-004B, п. 3.4.1.3 |
| Испытание на реакцию Медного зеркала | Испытание прошел, пробоев нет, низкой активности, L-типа | J-STD-004B, п.3.3.4.1.1 ISO 9455-5 |
| Индукционная коррозия после пайки на медном купоне | Испытание прошел, позеленение не наблюдается, некоррозионный неактивированный | J-STD-004B, п.3.4.1.2 ISO 9455-15 |
| Кислотное число | (21±2) мг КОН/г | J-STD-004B, п.3.6.1 и ISO9455-3 |
| Поверхностное сопротивление изоляции (SIR) | Прошел тест как годный | Telcordia Belcore G-R78 CORE, раздел13.1 ISO 9455-17 |
| Электрохимическая миграция (ЕСМ) | Прошел тест как годный | J-STD-004B, п.3.4.1.5 |
| Смачиваемость | Прошел тест на баланс смачивания | J-STD-004B, Примечание В ОСТ 4Г.0.033.200 |
| Тип отмывки | При необходимости рекомендовано отмывать спиртобензиновой смесью, изопропанолом или отмывочной жидкостью ОФ-1 | J-STD-004B |
| Совместимость с припоями | Согласовывается с потребителем |
Рекомендации по применению
Нанесение
• селективная пайка (BGA, FLIP-CHIP): дозированное распыление
• пайка волной припоя: распыление
• лужение: погружение в емкость с флюсом (при необходимости использовать воздушный нож для удаления излишков)
Расход флюса на единицу паяемой поверхности
• (0.17÷0.19) мг/см2 (в пересчете на твердое составляющее)
Температура нанесения
• (18 ÷25)°С
Температура начала активации
• (100÷125)°С Температура пайки
• свинцовая пайка (220÷225)°С
Максимальная температура жала паяльника 340°С.
Время пайки не регламентируется в виду стабильности флюса в режиме повышенной температуры.
Меры безопасности
При использовании флюсов следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюсы необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени. Вдыхание паров флюса, которые выделяются при повышенных температурах при проведении пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.

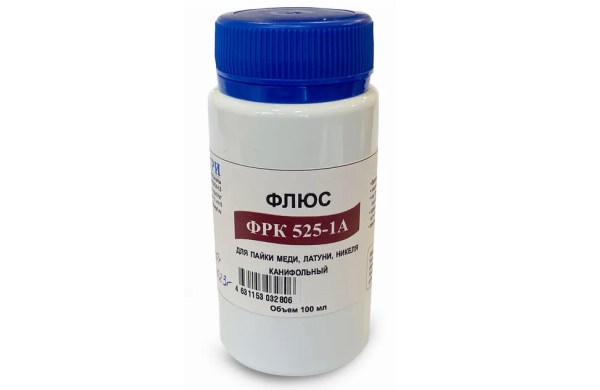

Фасовка
• банка 25 мл, 100 мл
• флакон 1 л
• канистра 5л
Хранение
• срок хранения 3 года
• наиболее оптимальные условия хранения - при температуре ниже 20°С и влажности менее 70%.
