Особенности
- Функциональность «3 в 1»: прецизионный источник переменного (AC), постоянного напряжения (DC), а также переменного напряжения с постоянным смещением (АС+ DC), многофункциональный измеритель параметров электропитания нагрузки;
- Максимальное U вых: постоянное/DC до ±570 В; переменное/AC до ~400 В скз (частота 40…999,9 Гц) ;
- Pвых до 3000 ВА , широкий диапазон установки выходных параметров (в т.ч. начальной фазы Uвых);
- Стандартная электророзетка на передней панели для подключения нагрузки;
- Измерение: напряжения, силы тока, мощности (активная, реактивная, полная – P/S/Q), коэффициент мощности (Pf), пик фактора (Сf), гармоник напряжения и тока (до 40-й);
- Формирование Uвых: синусоидальная форма, прямоугольное, треугольное напряжение, произвольной формы (Arb) и постоянное напряжение;
- Произвольная форма (СПФ): свипирование (нарастание/ спад с заданной крутизной), изменение коэффициента амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения;
- Возможность установки защитного ограничения: по пик. току (Ipeak-Lim), по напряжению (V-Lim) и по частоте (F-Lim);
- Редактирование Uвых и запись 16 сигналов произвольной формы: 8 типов синуса, 4 типа- треугольной формы, 4 типа прямоугольной формы (на длине 4096 точек);
- Широкое меню синхронизации и выдачи Uвых (9 видов): внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим в каждой из функций (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DCSync и AC-Sync). Внешний синхровход Ext.;
- Запись в память: 10 профилей настроек источника (ячейки М0…М9), 10 настроек «Профиль» (SEQ0…SEQ9), 10 настроек «Эмуляция» (SIM0 ~ SIM9) ;
- Режимы защиты и блокировки (сигнализация): OVP/ OCP/ OPP/ OTP, «сбой напряжения на выходе», «неисправность вентилятора»;
- Большой цветной графический ЖК-дисплей (TFT, диагональ 11 см);
- Интерфейс USB, LAN, RS-232, GPIB, порт аналогового управления (I/O);
- Возможность объединения 3-х источников для формирования 3Ф системы электропитания (требуется опция ASR-002).
Технические характеристики
| Модель | Мощность | Максимальный I выход (AC/ DC)* | Максимальный U выход (AC/ DC)* | Выход на передней панели |
| ASR-73200 | 2000 ВА | 10 A / 60 А пик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
| ASR-73300 | 3000 ВА | 15 A / 90 А пик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
| ASR-73400 | 4000 ВА | 20 A / 120 Апик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
* - для шкалы «200 В» (при активации настройки в меню)

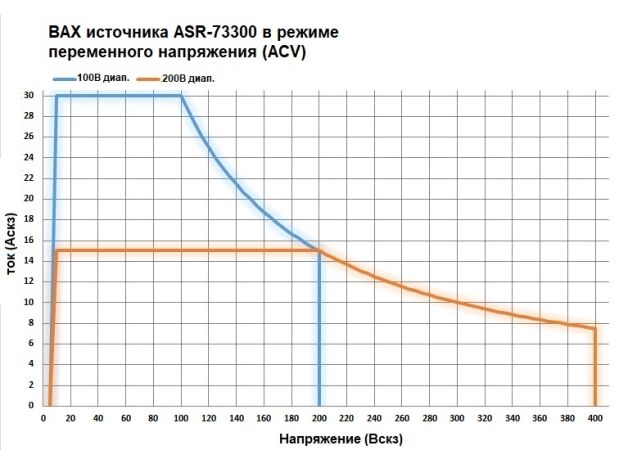

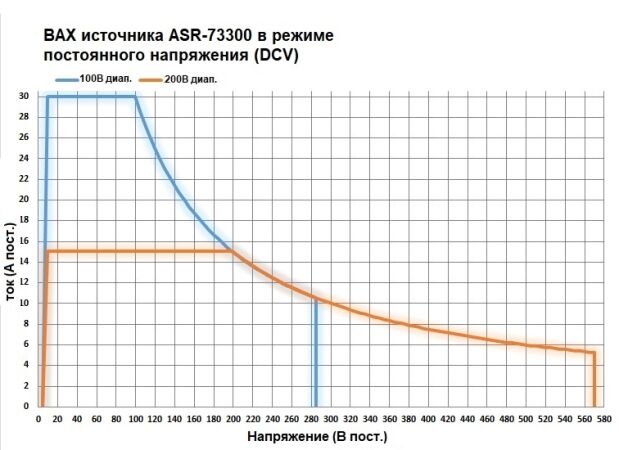

| Параметр | ASR-73200 | ASR-73300 | ASR-73400 | ||||||
| Функциональный выход | |||||||||
| Режим (1Ф, 2-х пр.) | АС, DC, АС+ DC | ||||||||
| Максимальная выходная мощность | 2000 ВА | 3000 ВА | 4000 ВА | ||||||
| Режим переменное напряжение VАС (1 ф 2 пр.) | |||||||||
| Диапазон напряжений | 0,1…200 В скз / 0,1…400 Вскз (Диапазон «100В/ 200В») | ||||||||
| Разрешение | 0,1 В | ||||||||
| Погрешность установки | Диапазон «100В» | ± 1 %*Uуст. + 1В | |||||||
| Диапазон «200В» | ± 1 %*Uуст. + 2В | ||||||||
| Максимальная выходной ток (скз) | Диапазон «100В» | 20А скз | 30А скз | 40А скз | |||||
| Диапазон «200В» | 10А скз | 15А скз | 20А скз | ||||||
| Максимальная пиковый ток | Диапазон «100В» | 120А пик | 180А пик | 240А пик | |||||
| Диапазон «200В» | 60А пик | 90А пик | 120А пик | ||||||
| Коэффициент мощности нагрузки (Pf) | 0…1 | ||||||||
| Диапазон частот (f) | AC | 40,00…999,9 Гц | |||||||
| AC+DC | 1,0…999,9 Гц | ||||||||
| Разрешение | 0,01 Гц (в Диапазон 1..99,99 Гц); 0,1 Гц (в Диапазон 100..999,9 Гц) | ||||||||
| Погрешность установки f | ± 0,02% | ||||||||
| Коэффициент гармоник (Кг) | < 0,2% (50/60Гц); < 0,5% (500…999,9Гц) | ||||||||
| Время установления Uвых | ≤ 100 мкс (тип.) | ||||||||
| Нестабильность U вых | £ 0,5 % (при измерении тока нагрузки 0…100%; f=45…65 Гц) £ 0,2 % (при изменении напряжения питания) | ||||||||
| Диапазон нач. фазы Uвых | 0…359° (при Вкл./ Выкл.) | ||||||||
| Разрешение установки | 1° | ||||||||
| Режим постоянное напряжение VDC | |||||||||
| Диапазон напряжений | 0,1…± 285 В/ 0,1…± 570 В (Диапазон «100В/ 200В») | ||||||||
| Разрешение | 0,1 В | ||||||||
| Погрешность установки | Диапазон «100В» | ± 1 %*Uуст. + 1В | |||||||
| Диапазон «200В» | ± 1 %*Uуст. + 2В | ||||||||
| Максимальная выходной постоянный ток | Диапазон «100В | 20А | 30А | 40А | |||||
| Диапазон «200В» | 10А | 15А | 20А | ||||||
| Максимальнаяпик. ток | Диапазон «100В» | 120А пик | 180А пик | 240А пик | |||||
| Диапазон «200В» | 60А пик | 90А пик | 120А пик | ||||||
| Максимальная выходная мощность | 2000 Вт | 3000 Вт | 4000 Вт | ||||||
| Нестабильность U вых | £ 0,5 % (при измерении тока нагрузки 0…100%) £ 0,2 % (при изменении напряжения питания) | ||||||||
| Уровень пульсаций | 1 Вскз/ 2 Вскз (Диапазон «100В/ 200В») | ||||||||
| Переменное (с.к.з) и постоянное (Усредненное) выходное напряжение (Вольтметр) | |||||||||
| Погрешность измерения*1 (45..65 Гц и DC) | СКЗ, Усредненные* 2 | ± 0,5%*Uизм + 0,5В/ 1 В | |||||||
| Пиковый | ± 0,7%*Uизм + 1В/ 2 В | ||||||||
| Разрешение | 0,1 Вскз; 0,1 Впик | ||||||||
| Переменный (с.к.з) и постоянный (Усредненное) выходной ток (Вольтметр) | |||||||||
| Погрешность измерения | СКЗ, Усредненные *3 | ± 0,5%*I>изм + 0,1А/ 0,25А (45-65 Гц и DC) ± 0,7%*Iизм + 0,2А / 0,1А (40…999,9 Гц) | ± 0,5%*Iизм + 0,15А / 0,08А (45-65 Гц и DC) ± 0,7%*Iизм + 0,3А/ 0,15А (40…999,9 Гц) | ± 0,5%*Iизм + 0,2А / 0,1А (45-65 Гц и DC) ± 0,7%*Iизм + 0,4А/ 0,2А (40…999,9 Гц | |||||
| Разрешение | 0,01Аскз | ||||||||
| Пиковый *4 | ± 2%*Iизм +0,5А/ 0,1А (45..65 Гц и DC) | ± 2%*Iизм +0,8А/ 0,4А (45..65 Гц и DC) | ± 2%*Iизм +1А/ 0,5А (45..65 Гц и DC) | ||||||
| Разрешение | 0,1Апик | ||||||||
| Выходная мощность (ВТ, ВА, ВАР) (Ваттметр) | |||||||||
| Пределы измерений | 2000 Вт (ВА, ВАР) | 3000 Вт (ВА, ВАР) | 4000 Вт (ВА, ВАР) | ||||||
| Разрешение | 1 Вт ( 1 ВА, 1 ВАР) | ||||||||
| Погрешность измерения (акт./ полн./ реакт.) | ± 2%*Pизм + 2 Вт (ВА, ВАР) | ± 2%*Pизм + 3 Вт (ВА, ВАР) | ± 2%*Pизм + 4 Вт (ВА, ВАР) | ||||||
| Коэффициент мощности нагрузки (PF) | |||||||||
| Диапазон измерений | 0,001…1,000 | ||||||||
| Разрешение | 0,001 | ||||||||
| Пик-фактор нагрузки (СF) | |||||||||
| Диапазон измерений | 0,01…50,00 | ||||||||
| Разрешение | 0,01 | ||||||||
| Гармоники напряжения HARM U% (в режиме AC-INT 50/ 60 Гц) | |||||||||
| Максимальная число гармоник | До 40-й включительно (для основной частоты | ||||||||
| Предел измерения | 200В / 400 В (полная шкала за 100%) | ||||||||
| Разрешение (скз) | 0,1В (0,1%) | ||||||||
| Погрешность измерения ± | ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники); ± 0,3 %*Uизм + 0,5 В/ 1 В (21..40-я гармоника) | ||||||||
| Гармоники тока HARM I % (в режиме AC-INT 50/ 60 Гц) | |||||||||
| Максимальная число гармоник | До 40-й включительно (для основной частоты) | ||||||||
| Предел измерения (полная шкала за 100%) | 20 А/ 10 А | 30 А/ 15 А | 40 А/ 20 А | ||||||
| Разрешение (скз) | 0,01 А (0,1%) | ||||||||
| Погрешность измерения | до 20-й гарм. | ± 1,0 %*Iизм + 0,4А/ 0,2 А | ± 1,0 %*Iизм + 0,6А/ 0,3 А | ± 1,0 %*Iизм + 0,8А/ 0,4 А | |||||
| 21…40-я гарм. | ± 1,5 %*Iизм + 0,4А/ 0,2 А | ± 1,5 %*Iизм + 0,6А/ 0,3 А | ± 1,5 %*Iизм + 0,8А/ 0,4 А | ||||||
| Режим «Последовательность» (Sequence) и функция «Эмуляция» (Simulate) | |||||||||
| Редактирование и воспроизведение U вых | |||||||||
| Длина 1 профиля (Seq) | до 999 шагов | ||||||||
| Длительность шага | 0,1 мс…1000 с | ||||||||
| Состояния шага | Новое значение, поддержание, качание (нараст./ спад) | ||||||||
| Число переходов (скачков) | 1…9999 или непрерывное воспроизведение | ||||||||
| Настраиваемые параметры | DC/ AC (тип); частота; форма; вид синхронизации | ||||||||
| Программирование СПФ | 16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК | ||||||||
| Режим «Профили Uвых» | 10 настроек (SEQ0…SEQ9) | ||||||||
| Режим «Эмуляция Uвых» | 10 настроек (SIM0 ~ SIM9) | ||||||||
| Длина СПФ | 4096 | ||||||||
| Разрядность ЦАП | 16 бит | ||||||||
| Общие данные | |||||||||
| Дисплей | Цветной ЖКИ (TFT), диагональ 11 см. | ||||||||
| Внутренняя память | 4 ячейки (профили настроек M0- M9) | ||||||||
| Запись/ вызов данных | USB-flash или во внутреннюю память (Local) | ||||||||
| Напряжение питания (1Ф) | 180-264 В (автовыбор), диапазон частот 47-63 Гц | ||||||||
| Потребляемая мощность | ≤ 2500 ВА | ≤ 3750 ВА | ≤ 5000 ВА | ||||||
| Максимальный входящий ток | 15А | 22,5А | 30А | ||||||
| КПД / Pf (типично) | 0,95 (Диапазон «100В»); 0,90 (Диапазон «200В») | ||||||||
| Интерфейс ДУ | USB, LAN, RS-232, GPIB | ||||||||
| Габаритные размеры | 430 × 176 × 550 мм | ||||||||
| Масса | 25 кг4 | ||||||||
| Условия эксплуатации | 0…40 °С (относительной влажности 20…80% /RH) | ||||||||
| Хранение | -10.. 70 °С (относительной влажности < 90%/ RH) | ||||||||
*- Управляющее ПО (control software) и USB Driver в свободном скачивании на сайте производителя компании GW Instek.
Примечание:
1 – в режиме AC отображение для Uвых 20В…200 В/ 40 В…400 В. В режиме DC: для Uвых 1В…100 В/ 2В…200 В.
2 – отображается ср. кв. значение (RMS) переменного напряжения в режимах AC/ AC +DC и усредненное значение (AVG) в режиме выдачи источником постоянного Uвых (DC).
3 - Для выходного тока в диапазоне 5%...100% от максимального значения.
4 - Для выходного тока в диапазоне 5%...100% от максимального пикового тока в режиме AC и для выходного тока в 5%... 100% максимального мгновенного значения тока в режиме DC.
Комплект поставки
| № | Наименование | Количество |

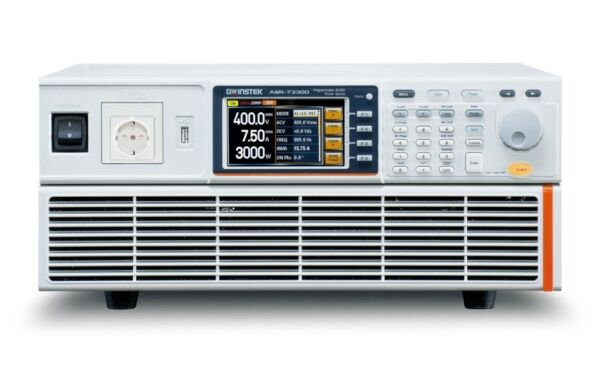

| 1 | Источник питания ASR-73300 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Комплект крышек входных/ выходных гнезд и клемм удаленной нагрузки | 1 |
| 4 | кабель USB | 1 |
| 5 | Адаптер для монтажа в 19 стойку (GRA-442-E) | 1 |
| 5 | Руководство по эксплуатации | 1 |
