Компания «ПРОТЕХ» представляет новинки в линейке оборудования для монтажа SMD и BGA ТЕРМОПРО!
ТЕРМОПРО анонсировали выпуск бюджетной версией установщика ТЕРМОПРО BGA ВП-150.2, разработанной для сервисных центров и установщика BGA и SMD с малым шагом ВП-750.3.
|

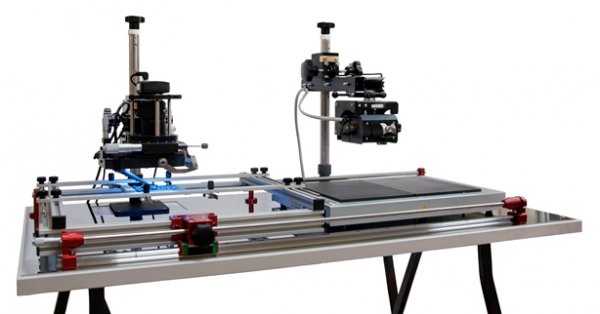

Установщик BGA и SMD с малым шагом ВП-750.3 Видео установщик ВП-750.3 предназначен для комфортного и точного совмещения BGA с посадочным местом на печатной плате. Позиционирование BGA с помощью этой видеосистемы и программного приложения значительно упрощает выполнение задачи. Видеоустановщик ВП-750.3 это сочетание камеры высокого разрешения, системы перемещений BGA по четырем осям микрометрическими винтами, а также удобного и простого программного приложения. Для удобства оператора предусмотрен рамочный держатель плат, в который на выдвижных упорах устанавливается печатная плата любой конфигурации. Положение держателя и упоров регулируются, таким образом, чтобы посадочное место микросхемы оказалось в поле зрения оптической системы. Держатель платы установлен на точной рельсовой системе перемещения с кареткой качения. Установщик BGA ВП-750.3 интегрируется с инфракрасной системой пайки ИК-650 ПРО, образуя единый ремонтно-паяльный комплекс управляемый компьютером.
|
 |
 |
Достоинства установщика BGA ВП-750.3
• Установка smd микросхем с малым шагом и BGA отличается простотой, так как применена USB видеокамера с привычным объективом.
• Для работы с этим установщиком BGA, конечно, требуется аккуратность, но при этом оператору не нужна высокая квалификация.
• Система построена по простому принципу, который не требует от оператора сложных операций по выравниванию платы или юстировки изображения посадочного места в кадре.
• После фокусировки изображения оператор сразу приступает к работе по установке BGA. Эта система не требует сложной линейной калибровки оптики.
• Применение установщика BGA DG-750.3 для совмещения BGA с посадочным местом и других компонентов с малым шагом выводов обеспечивает необходимую точность и экономически более выгодно по сравнению с другими аналогами.

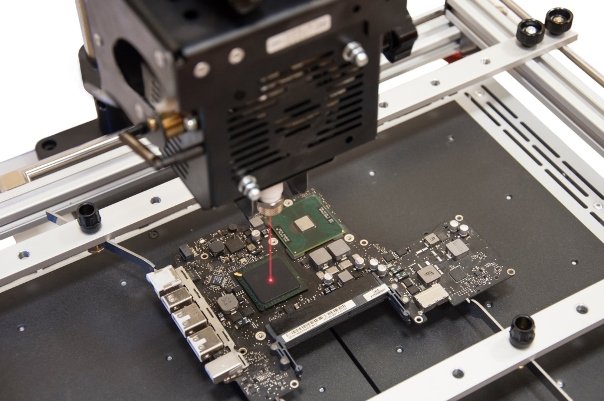

• Интеграция установщика BGA и инфракрасной паяльной станции ИК-650 ПРО в единую систему обеспечивает высокую производительность: в то время, как BGA на плате автоматически оплавляется по термопрофилю, оператор может осуществлять видео позиционирование BGA на следующей плате.
|

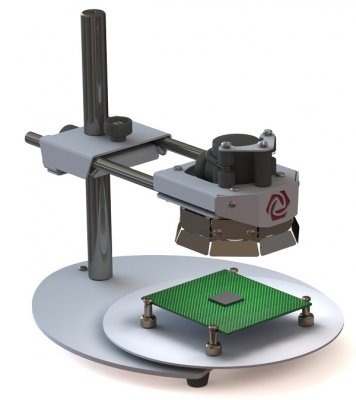

ВП-150.2 первый мини установщик BGA для ремонта смартфонов и планшетов. Отсутствие реперной рамки на посадочном месте BGA заставляет инженеров прибегать к сложным ухищрениям при ремонте смартфонов и планшетов в сервисных центрах. Бюджетная видеосистема ВП-150.2 простыми средствами создает виртуальную реперную рамку на увеличенном изображении, существенно облегчая и ускоряя установку малогабаритных корпусов BGA на печатные платы. Преимущества видеоустановщика ВП-150.2 |
 |
