Под заказ

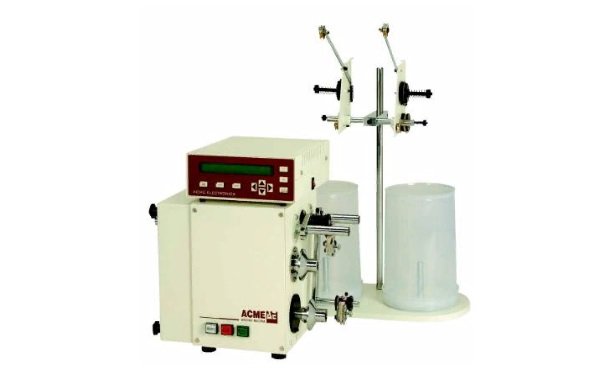

Станок рядовой намотки ACME Mechatronics AEX-02

Артикул: 5-376459

  • Макс. диаметр провода, мм 0,75
  • Ширина намотки, мм 100
  • Диаметр катушки, мм 76
  • Макс скорость, об./мин. 9000
  • Габаритные размеры (Ш x Г x В), мм 254 x 432 x 635

Станки рядовой намотки серии AEX предназначены для намотки ферритовых трансформаторов, измерительных трансформаторов, электромагнитных катушек, многосекционных катушек, гибких катушек, катушек нестандартной конструкции и т. д.



Особенности:

- Программируемое управление скоростью с программируемым плавным пуском и программируемой плавной остановкой с двойной системой торможения для достижения точности в 0,05 витка;

- Многоступенчатый шкив для переключения между высоким крутящим моментом и высокой скоростью;

- Программирование с помощью меню с возможностью хранения 99 программ и ЖК-дисплеем, рассчитанным на отображение 40 буквенно-цифровых символов в длину и 2 — в высоту, для быстрой настройки параметров намотки с возможностью их добавления, изменения, копирования, ведения списка, запуска и удаления;

- Широкий диапазон программируемых параметров и приспособлений делает серию AEX наиболее универсальной для выполнения широкого спектра задач по намотке;

- Возможность индивидуальной настройки программного обеспечения и применения различных приспособлений для решения индивидуальных задач по намотке.



Производственные возможности

AEX-01

AEX-02

AEX-04

Макс. диаметр провода, мм

1,00

0,75

0,50

Ширина намотки, мм

100

100

68

Диаметр катушки, мм

76

76

66

Макс скорость, об./мин.

9000

9000

6000

Габаритные размеры (Ш x Г x В), мм

254 x 432 x 635

254 x 432 x 635

762 x 432 x 813



Для точного подбора оборудования под Ваши задачи просим обращаться к нашим специалистам!



Опции и принадлежности*

Горизонтальные натяжители

Градуированные натяжители с точным натяжением для тонкой проволоки

Задняя бабка с приводом, синхронизированная со шпинделем для намотки на гибком сердечнике

Приспособление обмотки лентой для межслойной изоляции

Направляющие

Стандартные натяжители

Задняя бабка

Защитная крышка



* опции и принадлежности подбираются в соответствии с требованиями Заказчика по намотке.
