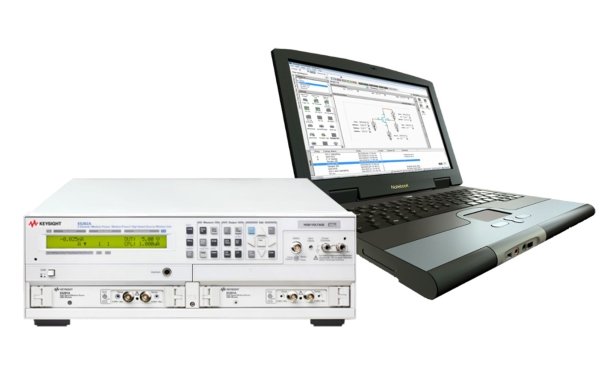

2-канальный SMU (MPSMU + MPSMU) Agilent Technologies E5262A

Артикул: 1-10270

• Число гнёзд: 2канальная фиксированная конфигурация (2 х MPSMU)
• Ток стока модуля заземления: 2,2 А
• Интерфейс управления прибором: GPIB
• Внешние входы/выходы запуска: 1 вход запуска (BNC); 1 выход запуска (BNC);
8 программируемых входов/выходов запуска

• Серия E5260A: высокоскоростные параметрические измерения, серия E5270B: прецизионные параметрические измерения
• Восемь гнёзд для установки модулей (E5260A и E5270B): гибкость и возможность модернизации в будущем
• Две фиксированные конфигурации (E5262A, E5263A): экономичные технические решения, которые обеспечивают точное соответствие потребностям измерений
• Бесплатно предоставляемое программное обеспечение Desktop EasyEXPERT

 Серия E5260A для высокоскоростных измерений

Серия E5260 включает два типа базовых блоков: 8-гнездовой и 2-гнездовой. Если пользователю требуется более двух модулей SMU, либо если гибкость и возможность расширения в будущем являются ключевыми критериями, то лучшим вариантом будет 8-гнездовой базовый блок для параметрических измерений E5260В, конфигурируемый пользователем. Оба базовых блока E5262A и E5263A с двумя модулями источника/измерителя (SMU) являются экономичными техническими решениями для простых параметрических измерений. Многие измерения компонентов, такие как определение параметров лазерных диодов и фотодиодов, требует только одного или двух модулей источника/измерителя (SMU).
Идеальными вариантами для таких случаев являются E5262A и E5263A, которые предоставляют вполне достаточные возможности для испытаний.

 Технические характеристики базовых блоков

E5260A 8-гнездовой базовый блок для высокоскоростных измерений
• Число доступных гнёзд: 8
• Ток стока модуля заземления: 4,0 А
• Интерфейс управления прибором: GPIB
• Внешние входы/выходы запуска: 1 вход запуска (BNC); 1 выход запуска (BNC);
8 программируемых входов/выходов запуска
E5262A 2-канальный SMU (MPSMU + MPSMU)
• Число гнёзд: 2канальная фиксированная конфигурация (2 х MPSMU)
• Ток стока модуля заземления: 2,2 А
• Интерфейс управления прибором: GPIB
• Внешние входы/выходы запуска: 1 вход запуска (BNC); 1 выход запуска (BNC);
8 программируемых входов/выходов запуска
E5263A 2-канальный SMU (HPSMU + MPSMU)
• Число гнёзд: 2-канальная фиксированная конфигурация (HPSMU и MPSMU)
• Ток стока модуля заземления: 2,2 А
• Интерфейс управления прибором: GPIB
• Внешние входы/выходы запуска: 1 вход запуска (BNC); 1 выход запуска (BNC);
8 программируемых входов/выходов запуска

Руководство по выбору модулей источников/измерителей (SMU)

Модуль Высокоскоростной HPSMU (E5290A) Высокоскоростной MPSMU (E5291A)
Требуемое число гнёзд 2 1
Макс. напряжение источника ±200 В ±100 В
Макс. сила тока источника ±1 A ±100 мA
Разрешение при измерении напряжения 100 мкВ 100 мкВ
Разрешение при измерении силы тока 5 пA 5 пA

E5260A и E5270A не имеют базовой конфигурации. Все требуемые модули, принадлежности и кабели должны быть заказаны во время первоначальной закупки. Примечание: поскольку E5260A и E5270A являются модульными изделиями, можно добавлять новые модули и после первоначальной закупки до тех пор, пока имеется достаточное количество свободных гнёзд.
E5262A и E5263A являются изделиями с фиксированной конфигурацией; они не имеют опций или требуемых принадлежностей.
