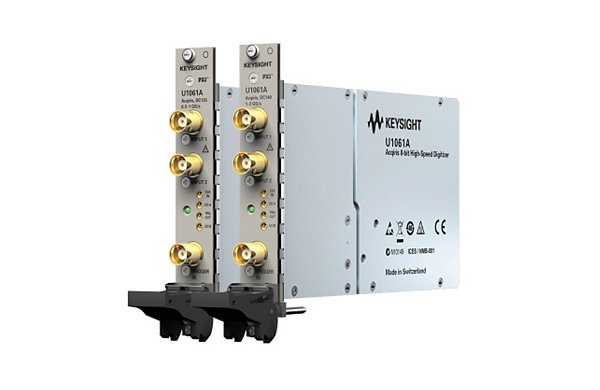

8-битовые высокоскоростные дискретизаторы с шиной PXI Agilent Technologies U1061A-001

Артикул: 1-10569

• Число каналов: 1
• Полоса пропускания: 500 МГц

Высокоскоростной сбор данных с использованием одногнездового модуля

Высокоскоростные дискретизаторы Agilent Acqiris с шиной PXI (U1061A) используют новейшую технологию на основе SiGe (кремнийгерманий) для обеспечения превосходных характеристик преобразования данных одногнездовых модулей PXI высотой 3U. Они могут быть установлены непосредственно в любой базовый блок шины PXI или Compact-PCI и быстро интегрированы в любую систему.
Модель DC140 (опция U1061A002) обладает наивысшими характеристиками в в этой линейке. Она обеспечивает частоту дискретизации 1 Гвыб/с при одновременном сборе данных по двум каналам, полосу пропускания 1 ГГц и память сбора данных глубиной 128 Квыб/канал (с возможностью расширения до 8 Мвыб).
В одноканальном режиме эти значения увеличиваются до 2 Гвыб/с и 256 Квыб памяти сбора данных (до 16 Мвыб  по дополнительному заказу) за счёт прецизионного чередования работы схем. В качестве недорогого решения рекомендуется DC135 (опция U1061A001), которая использует такую же технологию на основе SiGe и общую архитектуру, аналогичную модели DC140. Это устройство имеет частоту дискретизации до 500 Мвыб/с в двухканальном режиме (1 Гвыб/с  в одноканальном), полосу пропускания 500 МГц и память глубиной 64 Квыб/канал (до 2 Мвыб по дополнительному заказу).
Сочетание сверхвысоких значений частоты дискретизации и широкой полосы пропускания позволяет осуществлять точный захват сигналов с частотами до 1 ГГц. Кроме того, благодаря глубокой памяти сбора данных до 16 Мвыб можно производить запись сложных сигналов в течение длительных интервалов времени.
Эти дискретизаторы разработаны для проведения высокоточных временных измерений между каналами (I/Q, джиттер, фаза, задержка распространения и т.д.) за счёт комбинации АЦП с синхронной выборкой данных, хорошо согласованных схем входных каскадов и прецизионного опорного генератора (±2 х 106). Тактовые сигналы опорного генератора плат поступают на АЦП каждого канала точно в одно и тоже время, Опорная схема платы включает в работу оба АЦП каждого канала в одно и то же время. Независимая схема входного каскада на базе SiGe обеспечивает, чтобы временной сдвиг между каналами находился в пределах ± 100 пс (тип.).

Простота интеграции в систему

В условиях заводских испытаний время для интеграции в систему всех требуемых испытательных модулей, должно быть сведено к минимуму. Например, при заводских испытаниях полупроводниковых устройств добавление высокоскоростных функциональных возможностей, таких как Ethernet, WiFi и Bluetooth®, в конструкцию кристалла интегральной схемы приводит к повышению требований к аппаратуре высокоскоростного преобразования данных. Очень важно, чтобы модуль дискретизатора, выбранный для этой задачи, мог быть легко интегрирован в существующую систему испытания компонентов, минимизируя при этом время простоя.
В комплект поставки высокоскоростных дискретизаторов Agilent Acqiris входят программные драйверы для Windows, Linux, LabVIEW RT и VxWorks, а также примеры кодов программ для MATLAB, C/C++, VisualBasic, LabVIEW и LabWindows/CVI. Эти примеры программных кодов обеспечивают настройку дискретизатора и основные функциональные возможности сбора данных и являются легко модифицируемыми, за счёт чего плата может быть легко интегрирована в измерительную систему.

  Число каналов Полоса пропускания Макс. частота дискретизации Макс. глубина памяти
10-битовые высокоскоростные дискретизаторы с шиной PXI
U1062A-001 (DC122) 1 2 ГГц 4 Гвыб/с от 512 Квыб до 512 Мвыб
U1062A-002 (DC152) 2 2 ГГц 24 Гвыб/с от 256-512 Квыб до 256-512 Мвыб
8-битовые высокоскоростные дискретизаторы с шиной PXI
U1061A-001 (DC135) 2 500 МГц 0,5-1 Гвыб/с от 64-128 Квыб до 2-4 Мвыб
U1061A-002 (DC140) 2 1 ГГц 1-2 Гвыб/с от 128-256 Квыб до 8-16 Мвыб
