• Диапазон: 30 МГц – 40 ГГц
• Используется для CISPR и ANSI C63.4
• Прочная конструкция абсорбера
• Высокоточная инсталляция
• Огнестойкость и водостойкость
• Используется в ЭМС камерах:
- тестовые камеры 5 метров
- тестовые камеры 10 метров
Конфигурация DSH-1250H
• Абсорбер гибридный (полистирол)
• База монтажная (универсальная)
• Полистирольная белая верхушка
• Подложка абсорбера ферритовая

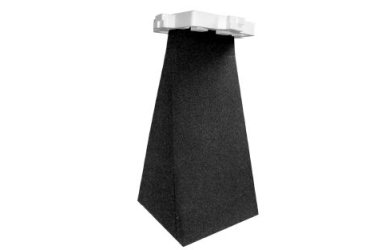

Описание абсорбера DSH-1250H DuraSorb
Абсорбер DSH-1250H DuraSorb является последней разработкой ETS-Lindgren и представляет собой гибридный безэховый поглотитель с низким профилем.
Данная модель DSH-1250H сочетает все высокую производительность проверенных временем материалов FerroSorb и отличные свойства абсорберов серии PS ETS-Lindgren.
Поглотители DuraSorb сконструированы с использованием пластин, состоящих из жесткого пористого материала, равномерно распределенного по всему объему.
Абсорбер DuraSorb DSH-1250H идеально подходят для 5 и 10 метровых измерительных камер.
Данный поглощающий материал DSH-1250H обеспечивает плавный переход от свободного пространства к полному сопротивлению основания ферритовых плиток.
Оптимизированная конструкция абсорбера DSH-1250H гарантирует высокую степень производительности как на частотах низких, так и свыше 1 ГГц.
Уровень поглощения DuraSorb подходит для полу-безэховых камер с тестовой зоной 5 и 10 метров, для измерений согласно ст.ANSI-C63.4 и ст.CISPR-16.
Абсорберы модели DSH-1250H поставляются в оптимальном разобранном виде, что уменьшает объем продукции во время транспортировки.
Установка поглотителей DSH-1250H DuraSorb легко и просто монтируются на стены ил потолок камеры, их можно выравнивать с геометрической точностью.
Характеристики абсорбера DSH-1250H
Электрические характеристики
• Частота минимальная модели: 30 МГц
• Частота максимальная модели: 40 ГГц
Физические характеристики
• Ширина/Глубина: 60 х 60 см
• Высота с ферритовыми плитками: 125 см
• Вес без ферритовых плиток: 10,7 кг
• Вес с ферритовыми плитками: 26,8 кг
