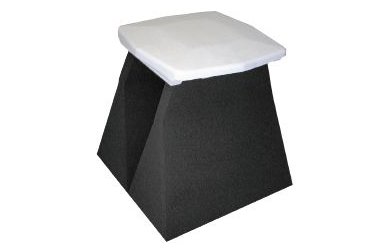

Абсорбер ЭМСb ETS-Lindgren FS-600H FerroSorb (30 МГц - 40 ГГц)

Артикул: 1-352144

  •  Размеры панели: 60 х 60 см
  • Вес с ферритовыми плитками: 20 кг
  • Монтаж: крепеж механический






 Широкая полоса: 30 МГц – 40 ГГц

• Мощностные возможности: 200 В/м

• Применение для тестовых камер:

- камеры 3 метра

- камеры 5 метров

• Объем < 1/2 объема обычного ЭМС абсорбера

• Оптимизация для высокой эффективности

• Отвечает требованиям огнестойкости по:

- NRL-8093 (#1, #2, #3 tests)

- MIT-MS-8-21

- DIN-4102-B2

- TI-2693066

- UL-94



Описание ЭМС абсорбера FS-600H FerroSorb



ЭМС абсорбер FS-600H представляет собой оптимизированный гибридный поглотитель FerroSorb (ETS-Lindgren), который сочетает отменную производительность благодаря пенно-углеродному материалу и ферритовых плиток.

Поглотитель модели FS-600H рассчитан на частоты 30 МГц – 40 ГГц, соответствуют EN-50147-2 и ANSI-C63.4, может эффективно применяться для тестовых ЭМС камер 3 и 5 метров.

Прекрасные характеристики, отличное подавление ЭМИ, позволяют применять FS-600H для точных измерений в соответствии с MIL-STD 461E, IEC№61000-4-3, EN 55022 и другими ЭМС тестами.



Особенности поглотителя FerroSorb FS-600H



Поглотитель ETS-Lindgren модели FS-600H (FerroSorb) делается из пенополиуретанового материала и проходит строгую проверку качества на всем этапе его производства.

В абсорбере FS-600H используется инновационное огнезащитное покрытие, предохраняющее от влаги и от огня.

Модель FS-600H даже при мощном воздействии ЭМИ отлично сохраняет свои физические свойства и радиочастотные характеристики.

Составная конструкция FerroSorb FS-600H включает лучшее, что есть у ферритовых плиток и обладает высокой степенью поглощения на широкой полосе частот (30 МГц – 40 ГГц).

FerroSorb FS-600H обладает прекрасными мощностными показателями, которые позволяют проводить испытания при непрерывном воздействии до 200 В/м.

Размер абсорбера FS-600H (по сравнению с обычными ЭМС абсорберами) позволяет существенно сэкономить полезную площадь в ЭМС камерах.

На нижних частотах 30 МГц – 500 МГц тесты проводятся с коаксиальным вертикальным коаксиальным волноводом (IEEE 1128), на высоких частотах используется оборудование NRL.



Характеристики абсорбера FS-600H



Электрические характеристики



• Частота минимальная модели: 30 МГц

• Частота максимальная модели: 40 ГГц

• Мощность максимальная: 200 В/м CW



Физические характеристики



• Размеры панели: 60 х 60 см

• Вес с ферритовыми плитками: 20 кг

• Монтаж: крепеж механический
