• Рабочий диапазон: 200 МГц - > 40 ГГц
• Возможности по мощности: 1,2 Вт/in2
• Материал не гигроскопичный
• Рабочая температура максимальная: 125С
• Высокая степень огнезащиты

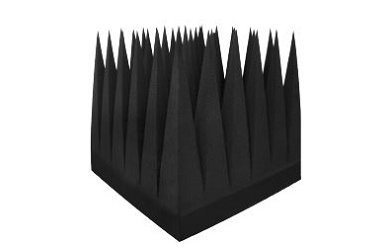

Описание пирамидального абсорбера EHP-24PCL
Абсорбер EHP-24PCL представляет собой СВЧ поглотитель, состоящий из 6 х 6 пирамидок.
Этот тип поглощающего материала предназначен для ослабления электромагнитной энергии в сверх широком спектре 200 МГц – 40 ГГц.
Поглотитель ETS-Lindgren EHP-24PCL обычно используется для боковых стен, задних стен, потолков и полов испытательных камер.
Тип абсорбера EHP-24PCL широко применяется для измерений в автомобильной и военной отрасли, а также для беспроводных измерений.
В отличие от традиционных СВЧ абсорберов тип EHP-24PCL (6 х 6) имеет правильную строгую геометрическую форму.
Такая форма EHP-24PCL позволяет улучшать теплообмен в окружающей среде, а также позволяет выдерживать высокую мощность.
Особенности поглотителя EHP-24PCL
Широкополосная производительность
Поглотитель EHP-24PCL обеспечивает прекрасную производительность для спектре 200 МГц – 40 ГГц.
Мощностные возможности
Тип абсорбера EHP-24PCL эффективно используется в средах, где генерируются высокие поля непрерывного колебания от 850 В/м, при рабочей температуре до 125С.
Поглощающий материал EHP-24PCL может выдержать максимальную мощность 1,6 Вт/in2 при комнатной температуре и принудительной подачи воздуха или 1,6 Вт/in2 в течение 15 минут без принудительной подачи воздуха.
Материал не гигроскопичный
ETS-Lindgren при изготовлении поглотителей EHP-24PCL использует инновационные решения для обеспечения огнезащиты материала, а также приданию материала не гигроскопичности, способности не сорбировать (поглощать) влагу.
В результате этого, абсорбер EHP-24PCL не подвержен влиянию влаги и сохраняет механические, а также радиочастотные характеристики в течение всего срока эксплуатации.
Прохождение тестирования
Поглощающий материал EHP-24PCL проходит тщательный контроль, в том числе тестирование на отражательную эффективность в лаборатории NRL.
Высокая огнестойкость
По степени огнестойкости абсорбер модели EHP-24PCL отвечает необходимым требованиям таким стандартам, как: NRL8093 тест 1, 2 & 3, TI # 2693066, ст.MIT MS-8-21, ст.UL 94, ст.DIN 4102-B2, что подтверждено независимой испытательной лабораторией.
Характеристики EHP-24PCL
Физические параметры
• Высота общая: 61,0 см
• Высота базовая: 10,2 см
• Высота пирамидки: 50,8 см
• База пирамидки: 10,1 х 10,1 см
• База общая: 61,0 х 61,0 см
• Общий вес абсорбера: 4,8 кг
Электрические свойства
| Частота / Полоса | Коэффициент отражения типичный | Коэффициент отражения гарантированный |
| 200 МГц | < -20 дБ | -20 дБ |
| 300 МГц | < -32 дБ | -30 дБ |
| 500 МГц | < -37 дБ | -35 дБ |
| 1 - 2 ГГц / L | < -43 дБ | -40 дБ |
| 2 - 4 ГГц / S | < -55 дБ | -50 дБ |
| 4 - 8 ГГц / C | < -55 дБ | -50 дБ |
| 8 - 12 ГГц / X | < -55 дБ | -50 дБ |
| 12 - 19 ГГц / Ku | < -55 дБ | -50 дБ |
| 18 - 40 ГГц / K | < -50 дБ | -50 дБ |
