| Адгезиметр надрезов NOVOTEST АХ применяется при определении адгезии покрытий методом Х-образных надрезов по ГОСТ 32702.2, ISO 16275-2 ASTM D 3359.

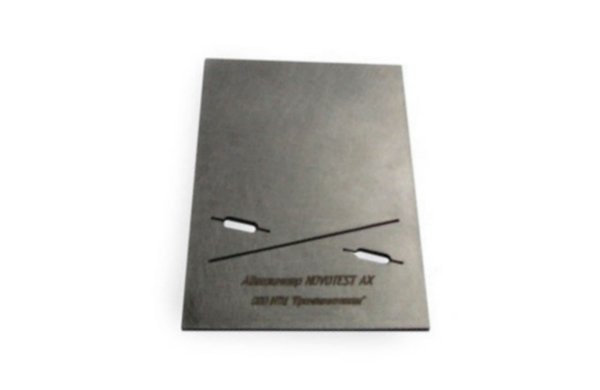

NOVOTEST АХ представляет из себя шаблон изготовленный из стали в нижней части которого расположены нормированные прорези. Надрезы делаются ножом идущим в комплекте, затем очищаются. Степень адгезии оценивается оператором визуально по таблице от 0 до 5 баллов. |
НАЗНАЧЕНИЕ:
Определение адгезии покрытий Х-образным надрезом.
ОСОБЕННОСТИ:
- соответствие ГОСТ;
- простой и наглядный способ, не требует специальных навыков для использования;
- нож в комплекте;
- изготовлен из нержавеющей стали;
- таблица определения степени адгезии в комплекте.
Технические характеристики
| Прорезь длиной, мм | 50 |
| Ширина прорези, мм | 0,45 ± 0,1 |
| Угол между надрезами, ° | 30 |
| Толщина покрытия, мкм | Не нормируется |
| Баллы оценки адгезии | 0 - 5 |
| Габаритные размеры, мм | 90 х 60 х 1 |
| Масса прибора, не более, кг | 0,05 |
Комплект поставки
- Адгезиметр надрезов NOVOTEST АХ – 1 шт.
- Нож - 1 шт.
- Футляр – 1 шт.
- Руководство по эксплуатации – 1 шт.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ДЛЯ ЗАКАЗА:
- свидетельство о калибровке
Работа с прибором: методика проведения измерения
- Прижать адгезиметр к испытуемой поверхности и сделать надрез длиной 50 мм, прорезая покрытие до основания;
- Повернуть адгезиметр, совместить проделанный надрез с намеченными направляющими, используя ромбовидные окошки для облегчения поиска проделанного реза на пластине;
- Прижать адгезиметр к испытуемой поверхности и сделать надрез длиной 50 мм, прорезая покрытие до основания. В результате, на покрытии образуется Х-образный надрез с линиями, расположенными под углом 30° относительно друг друга;
- Отмотать и отрезать кусок клейкой ленты-скотча длиной примерно 75 мм;
- Центр отрезанной ленты поместить на центр Х-образного надреза, разгладить ее вдоль острых углов, плотно прижимая к покрытию;
- Через 5 мин удалить ленту, держа за свободный конец и плавно отрывая за 0,5-1,0 с под углом примерно 60° вместе с отслоившимися участками покрытия.
- Используя табл. 2.1, определить степень разрушения в баллах.
| Классификация в баллах | Описание | Внешний вид поверхности надрезов с отслаиванием |
| 1 | 2 | 3 |
| 0 | Отсутствие отслаивания или удаления покрытия |  |
| 1 | Следы отслаивания или удаления покрытия вдоль надрезов или в местах их пересечения |  |
| 2 | Выкрашивание покрытий вдоль любого из надрезов шириной до 1,5 мм |  |
| 3 | Выкрашивание покрытия на большом количестве надрезов шириной до 3,0 мм |  |
| 4 | Удаление покрытия с большей площади Х-образного надреза |  |
| 5 | Удаление покрытия за пределами Х-образного надреза |  |
