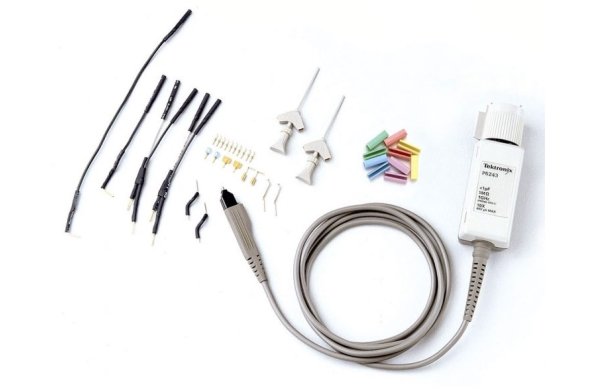

Для получения максимального точного сигнала при выполнении измерений важно выбрать правильный пробник для соответствующего способа применения. Активные пробники предоставляют более реалистичную и точную передачу сигнала для высокочастотных измерений сигналов. Активные несимметричные пробники на полевых транзисторах TAP2500 с крайне низким уровнем входной емкости и уникальным интерфейсом обладают высокоскоростными электрическими и механическими характеристиками, которые полностью соответствуют современными требованиями к цифровым системам.
Активные пробники на полевых транзисторах TAP2500 разработаны специально для использования в осциллографах с интерфейсом пробников TekVPI™ и непосредственного подключения к таким осциллографам. Они обеспечивают регистрацию высокоскоростного сигнала и точность измерений путем решения трех традиционных задач:
- уменьшение воздействия на проверяемое устройство с входной емкостью ≤0,8 пФ и входным сопротивлением 40 кОм;
- универсальный интерфейс для подключения проверяемого устройства к модулям поверхностного монтажа;
- сохранение на наконечнике пробника полосы пропускания прибора для осциллографов с полосой пропускания до 3,5 ГГц.
Возможности и преимущества
- Превосходные электрические характеристики
- Широкая полоса пропускания пробника
- Быстрое время нарастания для пробника
- Высокая достоверность сигнала
- Входная емкость ≤0,8 пФ
- Входное сопротивление 40 кОм
- Динамический диапазон входного сигнала от –4 до +4 В
- Диапазон смещения входного сигнала от –10 В до +10 В постоянного тока
- Максимальное входное напряжение (неразрушающее) ±30 В (постоянный ток + пиковый переменный ток)
- Универсальные механические свойства
- Компактная головка пробника для измерения малогабаритных элементов схемы
- Принадлежности для подключения к проверяемому устройству позволяют подключаться к модулям поверхностного монтажа с шагом 0,5 мм
- Прочная и надежная конструкция
- Простота в использовании
- Непосредственное подключение к осциллографам с интерфейсом пробников TekVPI™
- Автоматическое масштабирование и отображение единиц измерения и показаний на экране осциллографа
- Простой доступ к экрану меню пробников осциллографа для получения сведений о состоянии или диагностике пробника, а также для определения смещения контрольного пробника по постоянному току.
- Дистанционное управление пробником с осциллографа с помощью интерфейсов GPIB/USB
Области применения
- Проверка, отладка и определение характеристик высокоскоростных устройств
- Анализ целостности сигнала, нестабильности фронтов и временных соотношений
- Машиностроение и тестирование
- Сигналы с перепадом напряжения до 8 Впик-пик
