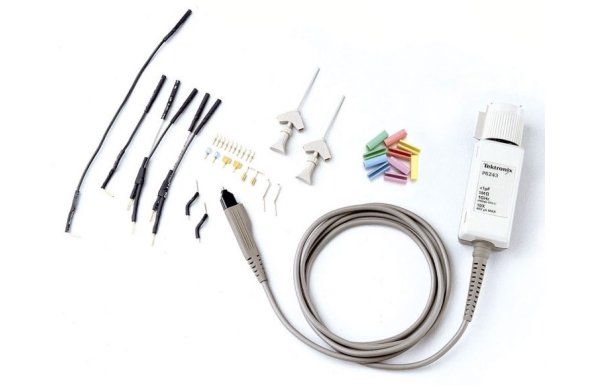

Активный пробник Tektronix TAP3500

Артикул: 1-370769

  • Полоса пропускания (только пробник) - ≥3,5 ГГц.
  • Затухание (только пробник) - 10:1.
  • Время нарастания (только пробник) - Входная емкость - ≤0,8 пФ, Входное сопротивление - 40 кОм.
  • Диапазон входных динамических напряжений - От – 4 В до +4 В.
  • Диапазон смещения входного сигнала - От –10 В до +10 В.

Для получения максимального точного сигнала при выполнении измерений важно выбрать правильный пробник для соответствующего способа применения. Активные пробники предоставляют более реалистичную и точную передачу сигнала для высокочастотных измерений сигналов. Активные несимметричные пробники на полевых транзисторах TAP3500 с крайне низким уровнем входной емкости и уникальным интерфейсом обладают высокоскоростными электрическими и механическими характеристиками, которые полностью соответствуют современными требованиями к цифровым системам.

Активные пробники на полевых транзисторах TAP3500 разработаны специально для использования в осциллографах с интерфейсом пробников TekVPI™ и непосредственного подключения к таким осциллографам. Они обеспечивают регистрацию высокоскоростного сигнала и точность измерений путем решения трех традиционных задач:

  • уменьшение воздействия на проверяемое устройство с входной емкостью ≤0,8 пФ и входным сопротивлением 40 кОм;
  • универсальный интерфейс для подключения проверяемого устройства к модулям поверхностного монтажа;
  • сохранение на наконечнике пробника полосы пропускания прибора для осциллографов с полосой пропускания до 3,5 ГГц.

Возможности и преимущества

  • Превосходные электрические характеристики
    • Широкая полоса пропускания пробника
    • Быстрое время нарастания для пробника
    • Высокая достоверность сигнала
    • Входная емкость ≤0,8 пФ
    • Входное сопротивление 40 кОм
    • Динамический диапазон входного сигнала от –4 до +4 В
    • Диапазон смещения входного сигнала от –10 В до +10 В постоянного тока
    • Максимальное входное напряжение (неразрушающее) ±30 В (постоянный ток + пиковый переменный ток)
  • Универсальные механические свойства
    • Компактная головка пробника для измерения малогабаритных элементов схемы
    • Принадлежности для подключения к проверяемому устройству позволяют подключаться к модулям поверхностного монтажа с шагом 0,5 мм
    • Прочная и надежная конструкция
  • Простота в использовании
    • Непосредственное подключение к осциллографам с интерфейсом пробников TekVPI™
    • Автоматическое масштабирование и отображение единиц измерения и показаний на экране осциллографа
    • Простой доступ к экрану меню пробников осциллографа для получения сведений о состоянии или диагностике пробника, а также для определения смещения контрольного пробника по постоянному току.
    • Дистанционное управление пробником с осциллографа с помощью интерфейсов GPIB/USB

Области применения

  • Проверка, отладка и определение характеристик высокоскоростных устройств
  • Анализ целостности сигнала, нестабильности фронтов и временных соотношений
  • Машиностроение и тестирование
  • Сигналы с перепадом напряжения до 8 Впик-пик
