Под заказ

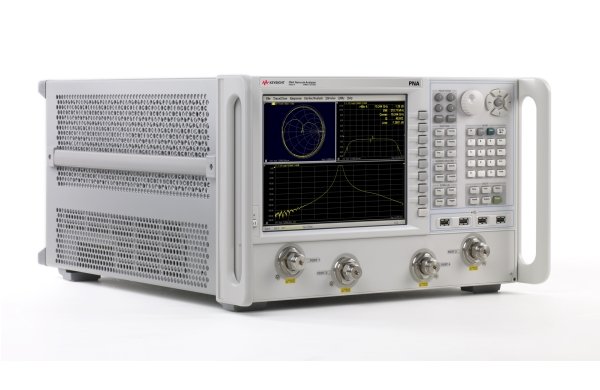

Анализатор цепей Agilent Technologies N5221A

Артикул: 1-7208

• Модели с диапазонами частот от 10 МГц до 13,5 ГГц
• 2-портовые модели с одним источником или 4-портовые модели с двумя встроенными источниками
• Динамический диапазон до 128 дБ на измерительном порте или до 133 дБ при непосредственном подключении к приёмнику, 32001 точки, 32 канала, полоса ПЧ 15 МГц
• Высокая выходная мощность источника (до +13 дБм) и широкий диапазон свипирования по мощности (до 38 дБ)
• Низкий уровень собственных шумов (-117 дБм при полосе ПЧ 10 Гц)
• Низкий уровень зашумленности графика: 0,002 дБ СКЗ в полосе 1 кГц
• Увеличенный уровень точки компрессии приемника на 0,1 дБ: +15 дБм
• Высокая скорость измерения: от 3,6 до 23 мс на точку
• Нестабильность: < 0,03 дБ/° C

• Модели с диапазонами частот от 10 МГц до 13,5 ГГц
• 2-портовые модели с одним источником или 4-портовые модели с двумя встроенными источниками
• Динамический диапазон до 128 дБ на измерительном порте или до 133 дБ при непосредственном подключении к приёмнику, 32001 точки, 32 канала, полоса ПЧ 15 МГц
• Высокая выходная мощность источника (до +13 дБм) и широкий диапазон свипирования по мощности (до 38 дБ)
• Низкий уровень собственных шумов (-117 дБм при полосе ПЧ 10 Гц)
• Низкий уровень зашумленности графика: 0,002 дБ СКЗ в полосе 1 кГц
• Увеличенный уровень точки компрессии приемника на 0,1 дБ: +15 дБм
• Высокая скорость измерения: от 3,6 до 23 мс на точку
• Нестабильность: < 0,03 дБ/° C

 Анализаторы цепей с самыми высокими в отрасли характеристиками, соответствующие возможностям бюджета пользователя

Серия PNA включает анализаторы цепей СВЧ диапазона с самыми высокими в отрасли характеристиками для испытания пассивных и активных устройств. Пользователь может выбрать одну из пяти моделей с диапазоном частот до 13,5, 26,5, 43,5, 50 или 67 ГГц и сформировать конфигурацию прибора в точном соответствии с возможностями бюджета и своими измерительными задачами.
Анализаторы цепей серии PNA могут использоваться для испытания широкого круга пассивных и активных устройств, таких как фильтры, антенные переключатели, усилители и преобразователи частоты. Благодаря свом высоким характеристикам анализаторы цепей серии PNA в сочетании с мощными измерительными приложениями являются идеальным техническим решением для определения параметров этих типов устройств, а также для измерения целостности сигналов, определения параметров материалов и измерений в миллиметровом диапазоне.
Самые точные измерения S-параметров
Анализаторы цепей серии PNA, включающие источники с высокой выходной мощностью и приёмники с наилучшими характеристиками линейности, обеспечивают самые точные измерения S-параметров в самом широком диапазоне изменения мощности на рынке.
Приложения
• Измерение S-параметров (как в непрерывном, так и импульсном режиме)
• Измерение коэффициента шума
• Измерение компрессии коэффициента усиления (как в непрерывном, так и импульсном режиме)
• Измерение интермодуляционных и гармонических искажений (как в непрерывном, так и импульсном режиме)
• Измерение усиления/потерь преобразования
• Измерения с использованием истинных дифференциальных сигналов стимулов
• Измерения в миллиметровом диапазоне
• Измерение параметров материалов
• Измерение целостности сигналов
• Испытания антенн

 Информация для заказа

N522хА-200 2 порта, один источник, конфигурируемый измерительный блок не включён
N522хА-201 2 порта, один источник, конфигурируемый измерительный блок
N522хА-217 2 порта, один источник, конфигурируемый измерительный блок, расширенный диапазон мощности
N522хА-219 2 порта, один источник, конфигурируемый измерительный блок, расширенный диапазон мощности и цепи подачи смещения
N522хА-400 4 порта, два источника, конфигурируемый измерительный блок не включён, рекомендуется опция 080
N522хА-401 4 порта, два источника, конфигурируемый измерительный блок, рекомендуется опция 080
N522хА-417 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности, рекомендуется опция 080. Эта опция недоступна для модели N5227A.
N522хА-419 4 порта, два источника, конфигурируемый измерительный блок, расширенный диапазон мощности и цепи подачи смещения, рекомендуется опция 080

 Опции

N522хА-010 Измерения во временной области
N522хА-080 Смещение частоты
N522хА-082 Измерения преобразователей частоты со скалярной калибровко
N522хА-083 Измерения преобразователей частоты с векторной и скалярной калибровкой
N522хА-084 Измерения со встроенным гетеродином
N522хА-086 Приложение для измерения компрессии коэффициента усиления
N522хА-087 Приложение для измерения интермодуляционных искажений
N522хА-088 Управление фазой источника
N522хА-460 Приложение для измерения с использованием истинных дифференциальных сигналов стимулов
N522хА-551 Приложение для N-портовых измерений
N522хА-028 Измерение коэффициента шума с использованием стандартных приёмников
N522хА-008 Измерения в импульсных режимах
N522хА-020 Добавление входов ПЧ для антенных измерений и расширения частотного диапазона в область миллиметровых длин волн
N522хА-021 Добавление импульсного модулятора к первому внутреннему источнику
N522хА-022 Добавление импульсного модулятора ко второму внутреннему источнику
N522хА-025 Добавление четырёх внутренних импульсных генераторов
N522хА-118 Режим свипирования Fast CW

N522хА-1CM Комплект для монтажа в стойку для использования без ручек

N522хА-1CP Комплект для монтажа в стойку для использования c ручками
N1966A Адаптер ввода-вывода импульсов
N522хА-897 Бессрочная лицензия на встроенное программное обеспечение
N522хА-898 Бессрочная лицензия на встроенное программное обеспечение для проверки технических характеристик
N522хА-1A7 Калибровка, соответствующая стандарту ISO 17025
N522хА-UK6 Сертификат коммерческой калибровки с данными испытаний
N522хА-A6J Калибровка, соответствующая стандарту ANSI Z540
