| Тип | На базе ПК |
| Диапазон частот | 1 МГц … 6 ГГц |
| Количество встроенных портов | 1 |
| Динамический диапазон | 109 дБ |
| Выходная мощность | -40 дБм … 0 дБм |
| Особенности | Векторный рефлектометр, однопортовый, для измерения модуля и фазы коэффициента отражения, потерь в кабеле. Время измерения на одной частоте 100 мкс. |
| Интерфейс | USB |

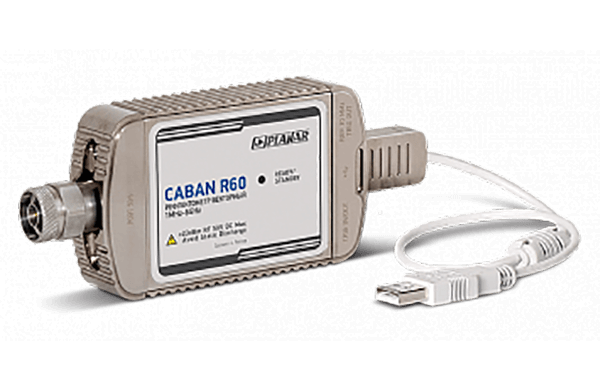

Векторный рефлектометр CABAN R60
Однопортовый векторный анализатор цепей предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле.
Диапазон рабочих частот от 1 МГц до 6 ГГц
Импеданс 50 Ом
Измеряемые параметры S11, потери в кабеле, S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
Динамический диапазон не менее 109 дБ
Выходная мощность от -40 до 0 дБ/мВт
Минимальный шаг установки частоты 20 Гц
Время измерения на одной частоте 100 мкс
Размеры: 161х65х28 мм, Вес: 0,35 кг
Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
