Под заказ

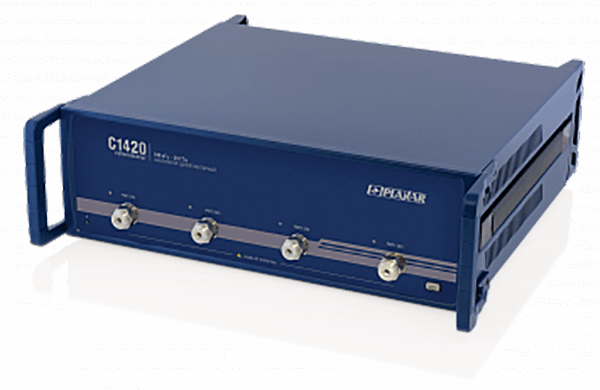

Анализатор цепей векторный ПЛАНАР С1420

Артикул: 1-381992

  • Диапазон рабочих частот от 100 кГц до 20,0 ГГц
  • Импеданс 50 Ом
  • Тип портов NMD 3,5 мм, вилка
  • Динамический диапазон измерений 145 дБ тип.
  • Диапазон регулирования выходной мощности от -60 до +10 дБ / мВт
  • Время измерения на одной частоте 12 мкс
  • Количество точек измерения за одно сканирование от 1 до 500 001

Векторный анализатор цепей С1420

Имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

Диапазон рабочих частот от 100 кГц до 20,0 ГГц
Импеданс 50 Ом
Тип портов NMD 3,5 мм, вилка
Динамический диапазон измерений 145 дБ тип.
Диапазон регулирования выходной мощности от -60 до +10 дБ / мВт
Время измерения на одной частоте 12 мкс
Количество точек измерения за одно сканирование от 1 до 500 001
Число каналов до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты ±2x10–6

Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.

Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.

Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
