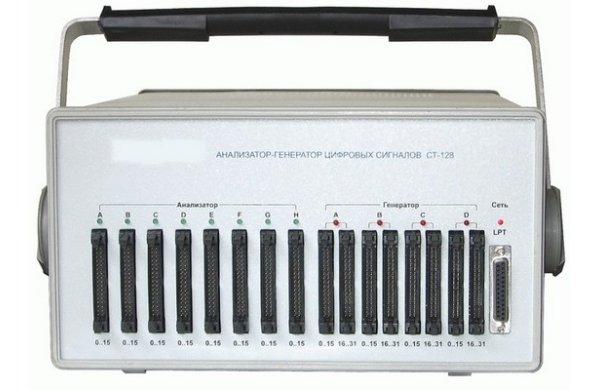

Анализатор-генератор цифровых сигналов СТ-128

Артикул: 1-352745

  • Габариты ( мм): 338x410x175
  •  Масса(кг): 8

Анализатор-генератор цифровых сигналов СТ-128 - система, работающая в составе и под управлением компьютера. Программное обеспечение функционирует в операционной системе Microsoft Windows. Предназначен для исследования генерации цифровых сигналов путем регистрации их в цифровой памяти и отображения на экране компьютера, цифрового измерения временных параметров и программной обработки результатов измерений.

Применяется при разработке и эксплуатации радиоэлектронных изделий, создании автоматизированных измерительных систем, организации рабочих мест исследователя, настройщика, метролога и в учебных целях.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Блок анализатора:

  • Измерительные каналы: 128 каналов, ≥200 кОм, ≤ 10 пФ
  • Уровни цифровых сигналов: 500 мВ – 15 В
  • Пределы уровня дискриминации: ± (5 ±  0,15) В
  • Частота дискретизации: 1 кГц - 200 МГц, ±0,01%
  • Внутренняя память: 131072 отс/кан.

Блок генератора:

  • Количество выходных каналов:  128
  • Логические уровни канала: «0» ≤ 0,4 В, «1» ≥ 2,5 В, максим. вых. ток ≥ ±12 мА
  • Частота дискретизации: 1 кГц – 10 МГц, ±0,01%
  • Внутренняя память: 65536 отс./кан.

Осциллографический пробник:

  • Диапазон напряжений: ±50 мВ - ±8 В, (0-5) МГц
  • Погрешность измерения напряжения: ± 5 %

Режим одновременной регистрации и генерации

Интерфейс: LPT

Габариты ( мм): 338x410x175  Масса(кг): 8
