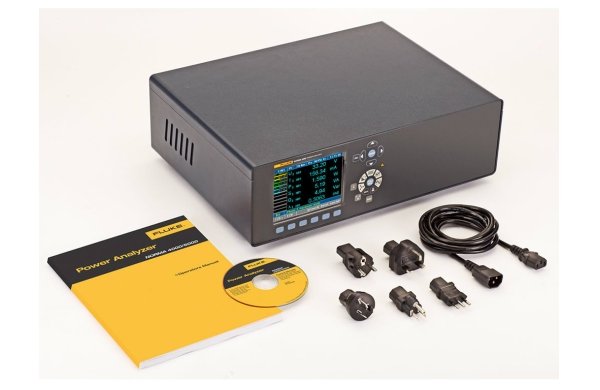

Анализатор качества электроэнергии Fluke N5K 3PP64I

Артикул: 1-381155

Количество фаз: 3, 4, 6
Размер     150 мм x 447 мм x 315 мм
Встроенный принтер     Да (опционально)
Диапазон     От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
Основная погрешность     0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Частота дискретизации     0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Диапазон входного напряжения     От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта)     От 0,03 мА до 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций     4 МБ
Память для хранения настроек     0,5 МБ
Быстрое преобразование Фурье     До 40-й гармоники
RS-232 / USB-интерфейс     Стандартно
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа)     опционально
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с)     опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов)     стандартно

Fluke-Norma 5000, трехфазная система с фазовыми входными модулями 3xPP64 с интерфейсом IEEE488 / Ethernet.

Технические характеристики

Параметр Значения
Общие характеристики
Количество фаз  3, 4, 6
Вес  Прибл. 7 кг
Размер 150 мм x 447 мм x 315 мм
Встроенный принтер Да (опционально)
Дисплей Цветной, 144 мм - 320 x 240 пикселей.
Яркость подсветки и контрастность настраиваются пользователем.
Диапазон От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля
Основная погрешность 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля
Частота дискретизации 0,33 МГц или 1 МГц в зависимости от используемого входного модуля
Диапазон входного напряжения От 0,3 В до 1000 В
Диапазон входного тока (напрямую без использования шунта) От 0,03 мА до 20 А в зависимости от используемого входного модуля
Память для хранения конфигураций 4 МБ
Память для хранения настроек 0,5 МБ
Быстрое преобразование Фурье До 40-й гармоники
RS-232 / USB-интерфейс Стандартно
Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) опционально
Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) опционально
Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) стандартно
Основные функции
Быстрое преобразование Фурье Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм.
Измеряемые величины: U, I, P в каждой фазе
Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации
Цифровой осциллограф Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений.
Функция интегрирования (энергия) Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления.
Векторная диаграмма Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала.
Регистратор данных Обеспечивает просмотр усредненных во времени данных для определения трендов.
Оперативная память для данных Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки.
Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений.
Конфигурация Анализатор можно настроить на измерение и отображение данных в требуемом формате.
Условия окружающей среды
Диапазон рабочих температур От 5 °C до 35 °C
Диапазон температур хранения От -20 °C до 50 °C
Материал корпуса Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC).
Климатический класс KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации.
Блок питания От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы.
Измерительные входы Безопасные розетки 4 мм, 2 - для каждого входа. Разъем BNC для подключения внешнего шунта.
Управление Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа.
Разъемы Задняя панель 3-фазного анализатора
Измеряемые величины
  Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме.
Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение
Up-, Up+, Upp пиковые значения
Ucf коэффициент амплитуды Ucf, Uff коэффициент формы
Ufc доля основной гармоники
Uthd коэффициент искажения DIN, IEC
Iэфф действующее значение,
Iвс выпрямленное среднее,
Iср среднее значение
Ip-, Ip+, Ipp пиковые значения
Icf коэффициент амплитуды Icf, Iff коэффициент формы
Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC
P активная мощность [Вт]
Q реактивная мощность [Вар]
S кажущаяся мощность [ВА]
φ, cos. сдвиг фазы
Функция интегрирования для активной мощности P, реактивной мощности
Q, кажущейся мощности S, напряжения (Um) и тока (Im),
Число разрядов 4 или 5 в зависимости от измеряемой величины.
Частота и синхронизация
Диапазон От постоянного тока и 0,2 Гц до частоты дискретизации
Точность ±0,01 % измеряемой величины (показания)
  Каналы, которые можно выбирать: все U/I или внешний вход.
Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки.
Значение частоты постоянно отображается в верхней части экрана.
Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода.
Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В.
Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации).
Память для конфигураций
  В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора.
Интерфейс
  Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь.
Возможные варианты IEEE 488.2 / 1 Мбит/с
Ethernet / 10 Мбит/с или 100 Мбит/с
Стандарты и безопасность
Электрическая безопасность EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III)
Степень загрязнения 2, класс безопасности I
EN 61558 для трансформатора
EN 61010-2-031/032 для принадлежностей
Максимальные значения на входе Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик
Для входов тока: Диапазон измерений 10 Адейств., 20 Апик
Испытательные напряжения Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока
Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока
Измерительные входы: Корпус: 3,3 КВ переменного тока
Измерительный вход: вход: 5,4 КВ
Электромагнитная восприимчивость Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B

Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1

Фазовые модули:

В комплект анализатора электроснабжения Fluke Norma 5000 - до шести фазовых модулей. Пользователи могут выбрать фазовый модуль, наиболее подходящий для конкретной задачи. Характеристики определяются моделью фазового модуля.

Каждый подключаемый фазовый модуль состоит из каналов измерения напряжения и тока. Каждый канал измерения доступен для всех базовых блоков, однако для каждого блока можно использовать только один тип канала (например, блок с четырьмя фазами может использовать 4 x PP40 или 4 x PP64). Ознакомьтесь со стандартными конфигурациями.

Общий обзор фазовых модулей:

Параметр Значения
PP42 Погрешность: 0,2% (0,1% показаний + 0,1 % шкалы)
Диапазон тока: 20 А
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГц
PP50 Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы)
Диапазон тока: 10 A
Частота дискретизации: 1 МГц
Полоса пропускания: 10 МГц
PP54 Погрешность: 0,1% (0,05% показаний + 0,05 % шкалы)
Диапазон тока: 10 A
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГц
PP64 Погрешность: 0,03% (0,02% показаний + 0,01 % шкалы)
Диапазон тока:10 A
Частота дискретизации: 341 кГц
Полоса пропускания: 3 МГц

Комплект поставки

Fluke Norma 5000

  • Кабель электропитания
  • Цветной дисплей 144 мм
  • Встроенный принтер
  • Интерфейс RS232/USB
  • Свободное место для шести подключаемых фазовых модулей и дополнительных опций
  • Программное обеспечение для ПК Fluke NormaView
  • Руководство пользователя
  • Сертификат испытаний
  • Значения, полученные при калибровке
