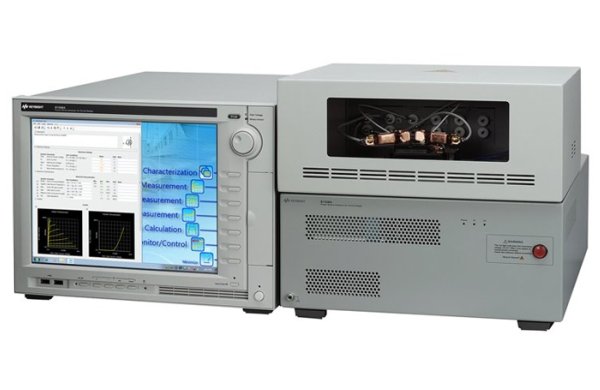

Анализатор Keysight B1506A

Артикул: 1-350614

  • Измерение всех параметров тока и напряжения (сопротивление в открытом состоянии Ron, напряжение пробоя BV, ток утечки, пороговое напряжение Vth, напряжение насыщения Vsat и др.)
  • Измерение входной и выходной емкости транзистора, а также емкости между электродами транзистора в различных сочетаниях (Ciss, Coss, Crss, Cies, Coes, Cres, Rg) при высоких значениях напряжения смещения

B1506A Анализатор мощных полупроводниковых приборов



Ключевые возможности и технические характеристики

  • Измерение всех параметров тока и напряжения (сопротивление в открытом состоянии Ron, напряжение пробоя BV, ток утечки, пороговое напряжение Vth, напряжение насыщения Vsat и др.)
  • Измерение входной и выходной емкости транзистора, а также емкости между электродами транзистора в различных сочетаниях (Ciss, Coss, Crss, Cies, Coes, Cres, Rg) при высоких значениях напряжения смещения
  • Измерение характеристик заряда на затворе Qg
  • Измерение потерь мощности (потери на электропроводность диэлектрика, потери мощности в цепи управления, потери на переключение)
  • Удобство использования, полностью автоматизированные измерения
  • Режим определения паспортных характеристик обеспечивает быстрое и удобное измерение параметров устройств
  • Тестирование в широком диапазоне напряжений и тока (до 3 кВ и до 1500 А) и температуры (от –50°C до +250°C)
  • Режим осциллографа для визуального отслеживания прикладываемых к тестируемому устройству импульсных сигналов тока и напряжения

Описание

Анализатор мощных полупроводниковых приборов B1506A представляет собой законченное техническое решение, которое позволяет разработчикам силовых электронных схем повысить полезность своих продуктов за счет возможности выбора силовых устройств, наилучшим образом соответствующих решаемым задачам. Анализатор позволяет определять все параметры мощных устройств в широком диапазоне рабочих условий, в том числе, измерять вольт-амперные характеристики, напряжение пробоя, сопротивление в открытом состоянии, а также емкость трех выводов полевых транзисторов, заряд на затворе и потери мощности.

 Анализатор B1506A имеет широкие функциональные возможности, включая тестирование в диапазоне напряжений до 3 кВ и тока до 1500 А, определение температурных зависимостей параметров в диапазоне от –50°C до +250°C, измерение параметров быстрых импульсов и измерение тока с разрешением в доли наноампер, что позволяет уверенно распознавать нестандартные устройства в реальных условиях эксплуатации схем. Единственный в своем роде программный интерфейс прибора предоставляет пользователю возможность отображения результатов измерений в привычном формате, что упрощает определение характеристик тестируемых устройств без предварительного специального обучения. Встроенная в устройство подключения схема коммутации поддерживает полностью автоматизированные испытания с возможностью автоматического переключения между измерениями высокого напряжения и сильного тока, а также измерениями вольт-амперных (ВАХ) и вольт-фарадных (ВФХ) характеристик.

Кроме того, уникальный сменный переходник тестовой оснастки исключает подключение кабелей, что позволяет избежать этих и других ошибок, связанных с человеческим фактором. Анализатор B1506A поддерживает полную автоматизацию тепловых испытаний, которая обеспечивается с помощью систем Thermostream или Thermal Plate. Так как тестируемое устройство находится в непосредственной близости от измерительных портов B1506A, отсутствует влияние паразитных составляющих, вносимых кабелями, которые используются для подключения к камере для температурных испытаний.

Благодаря этому прибор позволяет точно измерять очень большие значения тока — вплоть до 1500 А как при низкой, так и при высокой температуре.

Широкие возможности анализатора B1506A позволяют коренным образом изменить процесс создания устройств силовой электроники, помогая максимально повысить полезность конечных продуктов и сократить сроки их разработки.

Анализатор мощных полупроводниковых приборов B1506A имеет три опции, что дает возможность выбрать оптимальную конфигурацию для решения своих прикладных задач.

  • B1506A-H21: комплект для измерений в диапазоне до 20 A и до 3 кВ
  • B1506A-H51: комплект для измерений в диапазоне до 500 A и до 3 кВ
  • B1506A-H71: комплект для измерений в диапазоне до 1500 A и до 3 кВ
