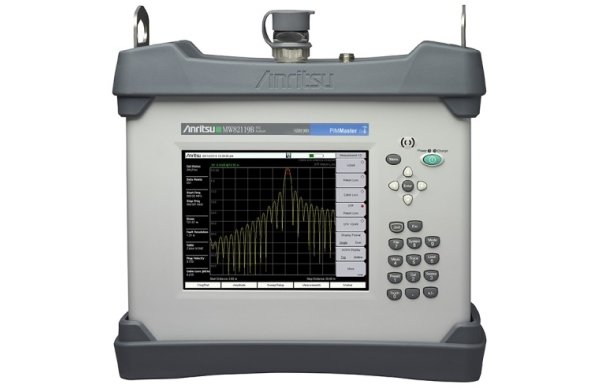

PIM Master™ MW82119B, Anritsu - анализатор пассивной интермодуляции с полностью интегрированным анализатором кабелей и антенн (опция 331). Данный высокопроизводительный портативный прибор применим при вводе в эксплуатацию и техническом обслуживании элементов беспроводных сетей.
Технические характеристики:
ПИМ анализатор
• Метод измерения: Обратная (отраженная) пассивная интермодуляция по стандарту IEC-62037-1;
• Проводимые измерения: ПИМ по времени, свипирование ПИМ по частоте, уровень шумов, расстояние до источника ПИМ;
• Мощность измерения: от 20 до 46 дБм с шагом 0,1 дБ (2 тона непрерывного сигнала);
• Интермодуляции 3-, 5-, 7-го порядков;
• Остаточная ПИМ: < –117 дБм (< -125 дБм тип.);
• Диапазон измерения ПИМ: от -140 до -70 дБм;
• Опции частотных диапазонов: LTE 700, APT 700, LTE 800, Cellular 850, E-GSM 900, DCS 1800, PCS/AWS, UMTS 2100, LTE 2600;
Анализатор антенн и кабелей (опция 331)
• Проводимые измерения: КСВН, обратные потери, потери в кабеле, расстояние до дефекта (обратные потери), расстояние до дефекта (КСВН), 1-портовые измерения фазы, диаграмма Смита (50/75 Ом);
• Частотный диапазон: от 2 МГц до 3 ГГц;
• Стабильность частоты: 10-6 при температуре от -10 до +55 °С, тип.;
• Выходная мощность: -4 дБм, тип.;
• Устойчивость к интерференции
– по каналу: +17 дБм (> 1,0 МГц от несущей);
– по частоте: 0 дБм (в полосе ±10 кГц от несущей);
Скорость измерения
– Обратные потери: ≤ 1,00 мс/точка, тип.;
– Расстояние до дефекта: ≤ 1,25 мс/точка, тип.;
Количество точек данных: 137, 275, 551, 1102, 2204;
Диапазон измерений
– обратных потерь: от 0 до 60 дБ;
– КСВН: от 1:1 65:1;
– потерь в кабеле: от 0 до 30 дБм;
– расстояния до дефекта: от 0 до 60 дБ (обратные потери), от 1:1 до 65:1 (КСВН), расстояние 1500 м макс.;
– Фаза 1-прот.: от -180° до +180°;
– диаграмма Смита: выбор 50/75 Ом, разрешение 0,01;
Общие характеристики
Подключение
– ПИМ измерительный порт: 7/16(f) 50 Ом;
– ВАС порт: N(f) 50 Ом;
– GPS (только с опцией): SMA(f);
– ПК и переферии: 2×USB, 1×mini-USB;
Дисплей: цветной ЖК 8,4", 800×600 точек;
Батарея: Li-Ion, до 3х часов автономной работы;
Адаптор питания: 100-240 В перем. тока, 50/60 Гц на 12 В пост. тока;
Габаритные размеры: 350×314×152 мм;
Вес: от 9,2 до 12,4 кг, в зависимости от установленных опций;
Стандартная комплектация
• Сумка для переноски;
• Плечевой ремень;
• Стилус на спиральной подвеске;
• Защитная пленка для дисплея;
• Адаптор 7/16 DIN(f) — 7/16 DIN(m), 50 Ом;
• Диск с ПО "Anritsu Software Tool Box for Handheld RF Instruments";
• Li-Ion батарея;
• Источник питания;
• Кабель питания (зависит от страны);
• Автомобильный адаптор питания 12 В/60 Вт;
• Ethernet-кабель, 2 м;
• USB A—Mini B кабель, 3 м;
• Диск с документацией;
• Свидетельство о гарантии на 3 года (для батареи 1 год), сертификат калибровки.
