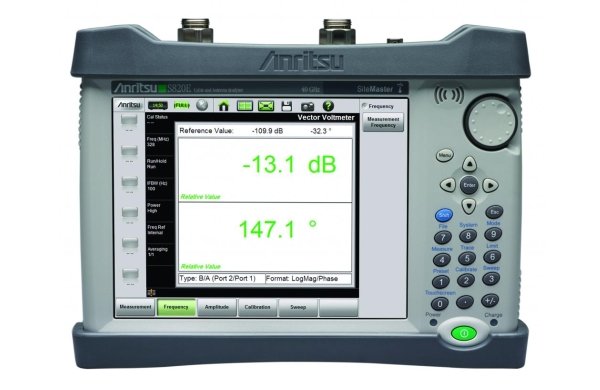

Анализатор СВЧ-антенн и фидерных линий Anritsu S820E

Артикул: 1-365937

  • Диапазон частот: 1 МГц - 8/14/20/30/40 ГГц
  • Режим векторного анализатора сети обеспечивает полностью симметричное измерение 4 S-параметров (опционально)
  • Режим векторного вольтметра со стандартным измерением A/B и B/A (опционально)
  • Динамический диапазон 110 дБ в полосе частот от 20 МГц до 40 ГГц
  • 650 мкс на измерение одой точки позволяют проводить быстрые полевые измерения
  • Продвинутый и классический пользовательские интерфейсы (S810D/S820D)
  • Измерение коаксиальных кабелей и волноводов
  • 1-портовые измерения: возвратные потери, КСВ, затухание в кабеле, расстояние до неисправности, диаграмма Вольперта, 1-портовая фаза

Описание

Анализатор Anritsu Site Master S820E - флагман линейки Site Master - работает в диапазоне частот от 1 МГц до 8/14/20/30/40 ГГц. Опции векторного анализатора сетей и векторного вольтметра позволяют пользователям в любое время расширить возможности прибора. Добавить опций в Anritsu S820E очень просто: необходимо лишь оплатить желаемые опции и ввести ключ активации, полученный от Anritsu. Не надо отправлять прибор в сервисный центр, поскольку все аппаратное обеспечение и калибровки уже имеются в приборе с момента выпуска. Режим векторного анализатора сетей обеспечивает полностью симметричное сканирование и измерение 4-х S-параметров одновременно благодаря разделению настраиваемого экрана на 4 части. Anritsu S820E генерирует файлы в общепринятом формате S2P (доступно 3 типа файлов S2P). S2P-файлы могут быть импортированы в настольные анализаторы Anritsu (VectorStar and ShockLine) для облегчения сравнения полевых и лабораторных измерений.

Режим векторного вольтметра (VVM) с измерением  A/B и B/A позволяет использовать Anritsu S820E в качестве замены устаревшим векторным вольтметрам. Режим VVM поддерживает прямые измерения коэффициентов отражения/передачи, исключая необходимость во внешних источниках излучения, разветвителях, мостах или сплиттерах. Векторная коррекция ошибок может использоваться в измерениях коэффициентов отражения и передачи и обеспечивает точные данные для проверяемого устройства, компенсацию влияния кабелей, адаптеров и разъемов, которые подключаются и устройству. Для упрощения сравнения данных измерений анализатор имеет режим разделения экрана, а режим табличного отображения позволяет одновременно измерять 12 проверяемых устройств и одно эталонное, что очень удобно для настройки систем с массивом антенн. Самый широкий в отрасли динамический диапазон обеспечивает превосходную стабильность и воспроизводимость измерений систем с высокими потерями и делает Anritsu S820E идеальным прибором для установки и настройки критически важных приложений, таких как угол глиссады.

Основные характеристики

  • Диапазон частот: 1 МГц - 8/14/20/30/40 ГГц
  • Режим векторного анализатора сети обеспечивает полностью симметричное измерение 4 S-параметров (опционально)
  • Режим векторного вольтметра со стандартным измерением A/B и B/A (опционально)
  • Динамический диапазон 110 дБ в полосе частот от 20 МГц до 40 ГГц
  • 650 мкс на измерение одой точки позволяют проводить быстрые полевые измерения
  • Продвинутый и классический пользовательские интерфейсы (S810D/S820D)
  • Измерение коаксиальных кабелей и волноводов
  • 1-портовые измерения: возвратные потери, КСВ, затухание в кабеле, расстояние до неисправности, диаграмма Вольперта, 1-портовая фаза
  • 2-портовые измерения: коэффициент передачи и общие потери в кабеле
  • Высокоточное измерение мощности благодаря внешним датчикам
  • Соединение по USB и Ethernet с возможностью удаленного управления
  • Интуитивное меню и сенсорный экран диагональю 8,4 дюйма с дневным и ночным режимами работы
  • Проверенная в полевых условиях конструкция отвечает требованиям стандартоа MIL-PRF-28800F Section 4.5.6.3 по работе во взрывоопасных средах
  • Гарантия: 3 года (на батарею - один год)
