Описание

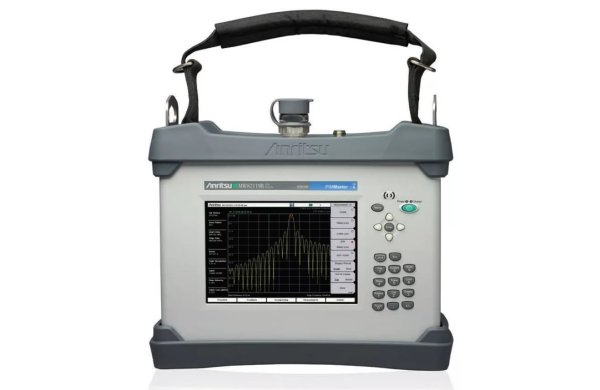

Anritsu MW82119В - представляет собой анализатор ПИМ мощностью 40 Вт с питанием от аккумуляторной батареи и возможностью измерения согласования импеданса в линии. При включении в комплектацию опции Site Master, анализатор ПИМ может применяться для полной сертификации эксплуатационных характеристик антенно-фидерного тракта – измерения ПИМ, расстояния до источника ПИМ, обратных потерь, КСВ, потерь в фидере и расстояния до повреждения с использованием одного контрольно-измерительного прибора.
MW82119В оснащен большим хорошо читаемым вне помещений дисплеем и интуитивно понятным интерфейсом пользователя, оптимизированным для работы в полевых условиях. Прочное исполнение MW82119В и усовершенствованная портативность позволяют проводить измерения ПИМ и согласования импеданса "на вышке базовой станции" и помогают операторам обеспечивать максимальную РЧ-производительность инсталяции сетей LTE с выносными приемопередатчиками (RRH).
Частотные диапазоны анализатора ПИМ:
- LTE 700 МГц (Северная Америка, верхний и нижний диапазоны)
- APT 700 МГц
- LTE 800 МГц
- Сотовые сети 850 МГц
- E-GSM 900 МГц
- DCS 1800 МГц
- PCS/AWS 1900/2100 МГц
- UMTS 2100 МГц
- LTE 2600 МГц
Основные характеристики
- Обратные потери;
- КСВ;
- Потери в кабеле;
- Расстояние до повреждения;
- Диаграмма Вольперта-Смита
