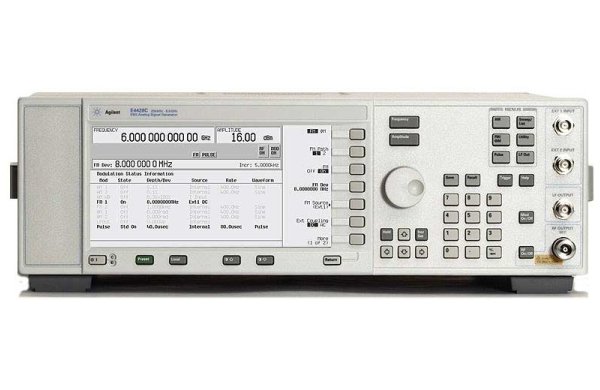

Аналоговый генератор сигналов серии ESG Agilent Technologies E4428C-503

• Широкое перекрытие частот от 250 кГц до 3 ГГц [стандартная комплектация с электронным аттенюатором]
• Превосходная чистота спектра
• Высокостабильный источник опорной частоты в стандартной комплектации
• Высокая выходная мощность и исключительная точность установки мощности
• Широкополосная ЧМ и ФМ
• Встроенный источник комплексных модулирующих сигналов
• Интерфейсы LAN, GPIB и RS-232

Сочетание широкого диапазона частот до 3 ГГц, выдающихся характеристик фазового шума и полного набора аналоговых видов модуляции, включая AM, ЧМ, ФМ и ИМ, делает аналоговый генератор сигналов E4428C серии ESG прекрасным выбором для удовлетворения требований, предъявляемых к испытательному оборудованию. Этот ВЧ генератор сигналов с высокими техническими характеристиками помогает исключить ошибки измерений и делает проектирование достоверным.
Перекрытие частот, удовлетворяющее современным требованиям рынка
Поскольку частоты ВЧ устройств непрерывно повышаются, измерительное оборудование должно удовлетворять растущим требованиям. Эта проблема легко решается с аналоговым генератором сигналов E4428C серии ESG. В каком бы частотном диапазоне F систем сотовой связи, оборудования промышленного, научного и медицинского назначения (ISM) или в нелицензируемом диапазоне американской национальной информационной инфраструктуры (UNII) F ни работало устройство пользователя, компания Agilent имеет для него подходящий генератор сигналов.
ЖИГ-генераторы обеспечивают превосходную чистоту спектра

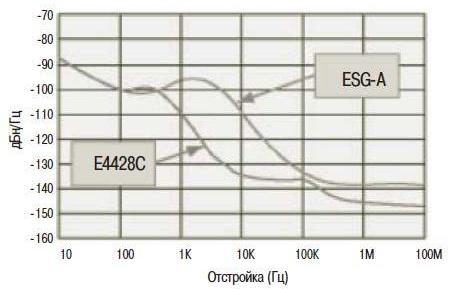

Стандартный малошумящий ЖИГ-генератор обеспечивает лидирующие позиции среди промышленных аналогов в части фазового шума, типовое значение составляет −134 дБн/Гц (при отстройке 20 кГц от несущей 1 ГГц). Эта особенность делает прибор E4428C серии ESG идеально подходящим для использования в качестве гетеродина или источника тактовой частоты с малым джиттером, источника сигналов блокировки/ радиопомех, для проведения испытаний на селективность по отношению к соседнему каналу и измерения откликов на стимулирующие воздействия. В дополнение к высокому качеству спектра E4428C серии ESG в стандартной комплектации поставляется с высокостабильным термостатированным кварцевым генератором в качестве источника опорной частоты, который повышает точность установки частоты вследствие медленного старения.

Технические характеристики по частоте и мощности:
Частота
Диапазон частот
Опции
• от 250 кГц до 3 ГГц [стандартная комплектация с электронным аттенюатором]
Минимальная частота: 100 кГц
Разрешающая способность по частоте: 0,01 Гц
Скорость переключения частоты

Смещение фазы
Фаза настраивается дистанционно (LAN, GPIB, RSF232) или с передней панели с номинальным приращением 0,1°.
Режимы свипирования
• Режимы работы: пошаговый по частоте, пошаговый по амплитуде и произвольный по списку
• Время выдержки: от 1 мс до 60 с
• Число точек: от 2 до 401
Внутренний опорный генератор
Стабильность ⁴

Выход ВЧ опоры
• Частота: 10 МГц
• Амплитуда: 4 дБм ±2 дБ
Требования ко входу ВЧ опоры

Выходная мощность
Мощность

Разрешающая способность по уровню мощности
0,02 дБ
Диапазон мощностей с активной функцией удержания аттенюатора

Точность установки мощности (дБ)
Опция 503 ^2,5

1 Технические характеристики ниже 250 кГц не гарантируются.
2 В скобках указаны типовые значения.
3 В пределах 0,1 х 10^-6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц.
4 Время переключения частоты с погрешностью установки амплитуды ±0,1 дБ.
5 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более, чем на 0,03 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,3 дБ при мощности более +7 дБм, и на 0,8 дБ при мощности более +10 дБм.

Точность установки мощности с выключенной АРМ ¹
(±0,20 дБ) (по сравнению с включенной АРМ)
Условия: после выполнения операции поиска мощности, при выключенном режиме формирования пачек импульсов.
Скорость переключения мощности ¹

Чистота спектра
Фазовый шум (при отстройке 20 кГц)⁴

 Технические характеристики аналоговой модуляции

Частотные диапазоны

  Частотная модуляция ³

Максимальная девиация⁴
N x 1 МГц
Разрешающая способность
Большее из значений: 0,1% от девиации или 1 Гц
Модулирующая частота ⁴ (девиация = 100 кГц)

Погрешность задания девиации ⁴
(модулирующая частота 1 кГц, девиация

 Фазовая модуляция ³

Разрешающая способность
0,1% от установленного значения девиации
АЧХ канала модуляции ^{1, 4}
Стандартная комплектация

Погрешность девиации
(модулирующая частота 1 кГц, режим нормальной полосы)
<±5% от девиации + 0,01 радиан
Искажения ⁴ (модулирующая частота 1 кГц, девиация

  Амплитудная модуляция ^{3, 4} (fc > 500 кГц)

Диапазон
от 0 до 100%
Разрешающая способность
0,1%
Модулирующая частота (полоса по уровню 3 дБ)
• открытый вход: от 0 до 10 кГц
• закрытый вход: от 10 Гц до 10 кГц
Погрешность ^{6, 7}
Модулир. частота 1 кГц <±(6% от установленного значения + 1%)
Искажения ^{6, 7} (Модулир. частота 1 кГц, сумм. гармонические искажения)

Импульсная модуляция
Подавление в паузе ¹
≤ 4 ГГц (>80 дБ)
> 4 ГГц (>64 дБ)
Время нарастания/спада ¹
(150 ns)
Минимальная длительность ¹
АРМ вкл (2 мкс)
АРМ выкл (0,4 мкс)
Частота следования импульсов 1
АРМ вкл (от 10 Гц до 250 кГц)
АРМ выкл (от 0 до 1,0 МГц)
Точность установки мощности ^{1, 8} (относительно НГ при мощности ≤ 4 дБм,≤ 7,5 дБм с опцией UNB, ≤ 4,5 дБм с опцией 506) (<±1 дБ)
Внутренний импульсный генератор
• Частота сигнала типа меандр: от 0,1 Гц до 20 кГц
• Импульс
Период: от 8 мкс до 30 с
Длительность: от 4 мкс до 30 с
Разрешающая способность: 2 мкс

1 В скобках заключены типовые значения.
2 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более, чем на 0,01 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,2 дБ при мощности более +10 дБм, и на 0,8 дБ при мощности более +13 дБм.
3 Все аналоговые параметры выше 3 ГГц являются типовыми.
4 См. диапазоны частот на этой странице для нахождения конкретного значения N.
5 Полоса выбирается автоматически в зависимости от девиации.
6 Параметры АМ выше 3 ГГц являются типовыми.
7 Пиковая мощность посылки АМ должна быть на 3 дБ меньше, чем максимальная выходная мощность ниже 250 МГц.
8 При выключенной АРМ технические характеристики гарантируются после выполнения функции поиска мощности. При включенной АРМ технические характеристики гарантируются для частот следования импульсов ≤ 10 кГц при длительности импульсов ≥ 5 мкс.

Внутренний источник аналоговой модуляции (формирует сигналы ЧМ, АМ, ИМ и ФМ и выход НЧ)
Формы сигналов
Синус, меандр, пилообразный, треугольный, импульсный, шумовой
Диапазон модулирующих частот
Синус: от 0,1 Гц до 100 кГц
Меандр, пилообразный, треугольный: от 0,1 Гц до 20 кГц
Разрешающая способность
0,1 Гц
Точность установки частоты
Такая же, как у опорного источника
Режим синусоидального свипирования (частота, непрерывная фаза)
Рабочие режимы: внешний запуск или непрер. свипирование
Диапазон частот: от 0,1 Гц до 100 кГц
Время свипирования: от 1 мс до 65 с
Разрешающая способность: 1 мс
Двойной режим синусоидального сигнала
Диапазон частот: от 0,1 Гц до 100 кГц
Отношение амплитуд: от 0 до 100%
Разр. способность отношения амплитуд: 0,1%

Внешние входы модуляции

Виды модуляции
Ext 1: ЧМ, ФM, АМ и ИМ
Ext 2: ЧМ, ФM, АМ и ИМ
Индикатор high/low (высокий/низкий) (полоса от 100 Гц до 10 МГц, только закрытый вход), активизируется, если ошибка входного уровня превышает 3% (номинальное значение).
Внешняя огибающая пачки импульсов
Входное напряжение
ВЧ вкл: 0 В
ВЧ выкл: −1,0 В
Диапазон линейного управления: от 0 до F1 В
Подавление в паузе ⁴
Условие: Vвх менее −1,05 В
≤ 4 ГГц: > 75 дБ
> 4 ГГц: (> 64 дБ)
Время нарастания/спада ¹
Условие: при входном сигнале типа меандр ( Минимальная частота повторения пачек импульсов ¹
АРМ вкл.: (10 Гц)
АРМ выкл.: 0
Входной порт
Внешний 1
Входной импеданс
50 Ом, номинальное значение
Композитная модуляция
АМ, ЧМ и ФM имеют по два канала модуляции, которые суммируются внутри и образуют композитную модуляцию. Источником модулирующего сигнала может быть любой из следующих: Внутренний, Внешний 1, Внешний 2.
Одновременная модуляция
Одновременно могут быть разрешены несколько видов модуляции с некоторыми исключениями. Два вида модуляции не могут использоваться с одним и тем же источником модулирующего сигнала.

 Общие характеристики:

Рабочие условия

1 В скобках заключены типовые значения.
2 Для систем с частотой питания 400 Гц следует заказать трансформатор 70001-60066.
3 Запоминание и вызов из энергонезависимой памяти файлов пользователя гарантируется только в диапазоне температур от 0 до 40 °C.
4 Серия ESG не поддерживает мнемоники команд прибора 8657A/B R0 и R1 (“Standby” Fустановка в ждущий режим питания и “On” Fвключение питания, соответственно).
